Beispiel für ein verteiltes System mit unterschiedlichen WinCC OA-Versionen

Auf dieser Seite wird beschrieben, was Sie berücksichtigen müssen, wenn unterschiedliche WinCC OA-Versionen in einem verteilen WinCC OA-System verwendet werden. Verteilte Systeme bzw. verteilte System-spezifische Einstellungen beim Wizard werden nicht mehr näher erläutert, da dies bereits auf der Seite Beispiel für ein redundant verteiltes System und auf weiteren verteiltes System-spezifischen Seiten erfolgt ist.

BEISPIEL

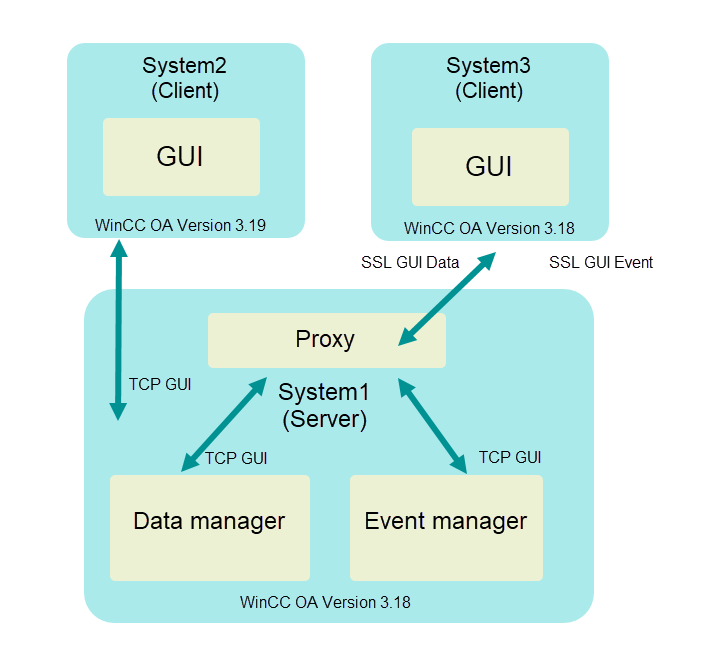

Abbildung 1. Kommunikation in einem verteilten System mit unterschiedlichen WinCC OA-Versionen

Das Beispiel beschreibt ein verteiltes System mit drei Systemen; System1 (Hostname: server1, fungiert als Server und Proxy), System2 (Hostname: host2, fungiert als Client) und System3 (Hostname: host3, fungiert als Client). Die Verbindung zwischen System2 (host2) und System1 (server1), das als Server fungiert, wird über eine TCP-Verbindung (ohne SSL) aufgebaut. Die Verbindung zwischen System3 (host3) und System1 (server1), das als Server fungiert, wird über SSL aufgebaut.

Die Config-Datei für System1 (server1), das als Server und Proxy fungiert:

[general]
distributed = 1
[dist]
distPeer = "host2" 2
mxProxy = "server1 server1 none"

# mxProxy-Eintrag gibt an, dass die Kommunikation nicht über SSL erfolgt, # weil die WinCC OA-Version des Clients System2 (host2), 3.9 ist

Die Config-Datei für System2 (host2), das als Client fungiert:

[general]
distributed = 1

Die Config-Datei für System3 (host3), das als Client fungiert:

[general]
distributed = 1
[dist]
distPeer = "server1" 1
mxProxy="server1 server1 cert"
