Konfigurieren eines Projektes
Abgesehen von der Definition von Datenpunkten und dem Zeichnen von Prozessbildern, sind in einem WinCC OA Projekt eine Reihe von Konfigurationen vorzunehmen. Darunter fällt die Parametrierung der Prozessanschlüsse (Treiber), ebenso wie die Konfiguration von verteilten Systemen oder die Farbdarstellung des Alarmschirms. Derartige Einstellungen werden an drei wesentlichen Stellen unternommen: Console , System Management und Konfigurationsdateien.
Console
In der Console wird die Selektion der, zu einem Projekt gehörenden Manager
vorgenommen. Dies erfolgt einfach über die Schaltflächen zum Hinzufügen von Managern
.Der daraufhin erscheinende
Dialog ermöglicht die Auswahl eines Managers sowie die Definition seiner
Starteigenschaften.
Alternativ können die Starteigenschaften eines
Managers auch direkt in der Managerliste der Consoledurch Doppelklick auf
die entsprechende Zeile oder Mausklick auf das Symbol
festgelegt werden. Die möglichen
Optionen sind in der Online-Hilfe unterManageroptionendargestellt.
Der gesamte Bereich unterhalb des Eingabefelds "Optionen:" in der oben gezeigten Abbildung dient dazu, Neustart-Eigenschaften festzulegen. Die Hintergrundüberwachung PMON führt bei fehlgeschlagenem Start, Absturz oder abnormalem Zustand einesManagersautomatische Neustarts durch.
Für das nun folgende Beispielprojekt sind hier keine individuellen Einstellungen im Bereich der Neustartoptionen notwendig.

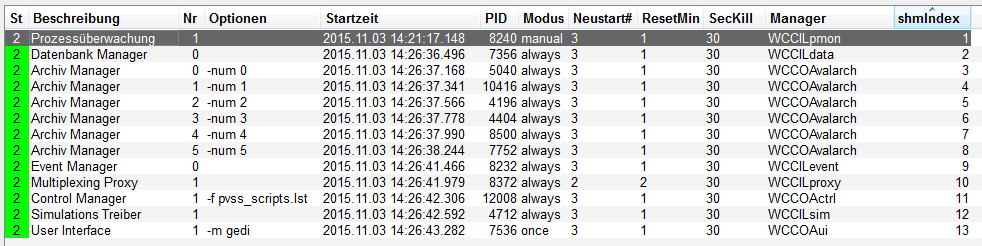

Die Gesamtheit der Consolen-Einstellungen kann auch direkt in der Managerliste durch Verschieben der Bildlaufleiste nach rechts betrachtet werden:
System Management
Das System Management ist eine Art Verwaltungszentrum für verschiedenste
Einstellungen. Es kann aus dem Datenbankeditor PARA, dem grafischen Editor GEDI oder
auch aus der Laufzeitoberfläche Modul VISION über das Symbol
erreicht werden.
Konfigurationsdateien

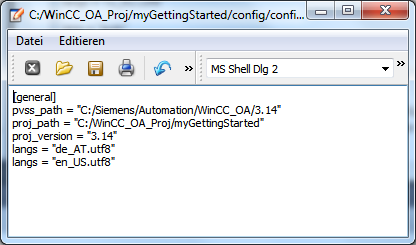

WinCC OA nutzt eine Reihe von Konfigurationsdateien um gewisse Projekteinstellungen vorzunehmen. Vor allem im Zusammenhang mit Prozessanschlüssen (Treibern) wird diese Einstellungsmöglichkeit vielfach benutzt. Die wichtigste Konfigurationsdatei befindet sich im Projektverzeichnis im Pfad
<proj_path>/config/config
(Dateiname aus Kompatibilitätsgründen ohne Endung). Da es sich um eine gewöhnliche
Textdatei (ASCII-Datei) handelt, kann sie mit jedem beliebigen Editor
geöffnet und bearbeitet werden. Darüber hinaus ist in der Symbolleiste der Console
eine eigene Schaltfläche
zum
Öffnen der Konfigurationsdateien des Projekts enthalten.
Im Folgenden sind keine gesonderten Einstellungen in dieser Konfigurationsdatei notwendig. Was hier zu welchem Zwecke vorgegeben werden kann und welche Konfigurationsdateien es noch gibt, lesen Sie am Besten in der Online-Hilfe im Kapitel Konfigurationsdatei nach.
Zusätzlich existiert im Installationsverzeichnis eine Zusammenstellung aller möglichen Einträge in diesen Konfigurationsdateien ( <wincc_oa_path>/config/CFG_DOKU).
Es existieren sowohl auf Projekt- wie auch auf Installationsebene noch weitere Konfigurationsdateien (config.level, config.redu, …) für spezifische Aufgabenstellungen.
Die manuelle Änderung von Konfigurationsdateien sollte nur durch qualifizierte Personen erfolgen. Bevor Sie hier tätig werden, nutzen Sie ausschließlich Schritt-für-Schritt-Anleitungen bzw. lesen Sie die entsprechenden Abschnitte in der Hilfe.
Für die Konfigurationsdatei ist Autovervollständigung verfügbar. Durch die Verwendung der Tab-Taste wird die Benutzereingabe sinnvoll ergänzt.
