Datei-Transfer

Der Datei-Transfer wird verwendet, um Dateien wie Störschriebe vom Gerät herunterzuladen.

Wichtig: In einem redundanten WinCC OA-Projekt werden Dateien immer in das Verzeichnis des aktuell aktiven IEC61850-Treibers heruntergeladen.

Um das Panel zu öffnen, klicken Sie auf die Datei-Transfer Schaltfläche im IEC Treiber Tab des Systemmanagements.

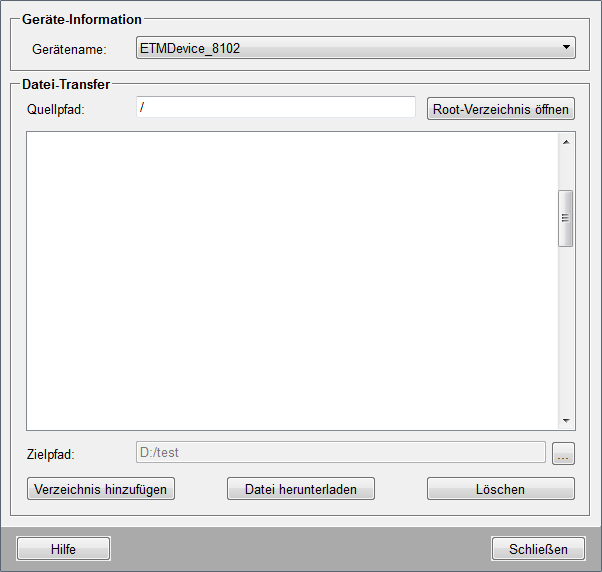

Abbildung 1. Datei-Transfer

Geräte Information

Zeit alle Geräte an, die im WinCC OA Projekt erstellt wurden.

Datei-Transfer Einstellungen

Quellpfad

Zeigt das aktuell am Gerät ausgewählte Verzeichnis an. Per Default ist das Root-Verzeichnis des Geräts ausgewählt.

Root-Verzeichnis öffnen

Zeigt im Hauptfenster darunter alle Dateien an, die im Quellpfad verfügbar sind.

Zielpfad

Öffnet den Verzeichnisselektor zum Auswählen eines Ordners, der als Zielpfad zum Speichern der heruntergeladenen Dateien dient. Per Default ist das Textfeld leer und der Zielpfad <WinCC_OA_Proj>/data/IEC61850/DR . Der ausgewählte Pfad wird im Zielpfad Textfeld angezeigt.

Verzeichnis hinzufügen

Durch Klicken auf Verzeichnis hinzufügen wird der, im Hauptfenster ausgewählte, Ordner an den Quellpfad angehängt. Z.B. wenn "/LD/IED_0001DR/" ausgewählt ist und "/" der Quellpfad ist, zeigt der Quellpfad nach Klick auf Verzeichnis hinzufügen //LD/IED_00001DR/". Zum Auswählen eines Ordners klicken Sie auf dessen Namen im Hauptfenster.

Datei herunterladen

Die Datei herunterladen Schaltfläche lädt die Datei, die im Hauptfenster ausgewählt wurde in das Zielverzeichnis. Zum Auswählen einer Datei klicken Sie auf dessen Namen im Hauptfenster.

Per Default ist <WinCC_OA_Proj>/data/IEC61850/ DR der Zielpfad.

VORSICHT:

Für Dateinamen sind sichtbare Stringzeichen erlaubt: 0...9, A...Z, a...z, underscore ("_") und Leerzeichen (" ").

Löschen

Löscht das Hauptfenster und setzt Zielpfad und Quellpfad zurück.
