DP-Liste erstellen

Das Erstellen einer Datenpunktliste (ASCII-Datei, die den Master-Datenpunkt und alle Datenpunkte mit den parametrierten dynamischen Attributen der PowerConfigs enthält) kann auf zwei Arten erfolgen. Ausspielen einer DP-Liste aus dem Modul PARA (rechte Maustaste auf einen Datenpunkttyp und Wählen des Eintrages DP-Liste erstellen (1DP/Zeile) aus dem Kontextmenü für das Format V 3 bzw. DP-Liste erstellen (1DPE/Zeile) für das Format V 4). Sinnvollerweise wird diese Möglichkeit des Ausspielens einer DP-Liste für Dokumentationszwecke benutzt, d.h. nach der Parametrierung eines Projektes können DP-Listen erzeugt werden, die den Status des Projektes mit den spezifischen Einstellungen widerspiegeln.

Die zweite Möglichkeit besteht darin, eine bereits generierte Vorlage auszufüllen (Einfügen mehrerer Zeilen/Datenpunkte bzw. Zeilen/Datenpunktelemente in die Datei). Nach dieser Prozedur kann die somit entstandene DP-Liste ins System eingespielt werden. Durch diesen Import erfolgt ein Anlegen der Datenpunkte mit den Einstellungen aus der veränderten ASCII-Datei.

Des Weiteren können Sie durch Klick mir der rechten Maustaste auf einen freien Bereich (nicht auf einen Datenpunkttyp) im PARA und wählen des Eintrages DP-Liste für alle DPTs erstellen (1DP/Zeile) oder DP-Liste für alle DPTs erstellen (1DPE/Zeile), alle DP-Listen für die im Projekt definierten Datenpunkttypen (die einen Master-Datenpunkt besitzen) im spezifischen Format (V 3 oder V 4) generieren. Pro Datenpunkttyp wird wiederum eine Datei im V 3 angelegt. Im Format V 4 wird eine Datei generiert, die mehrere Datenpunkttypen enthalten kann.

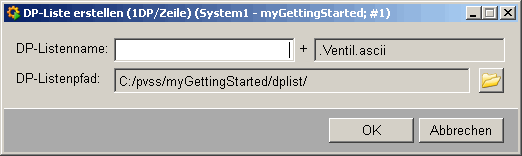

Beim Ausspielen aus dem PARA öffnet sich folgendes Panel zur Definition des DP-Listennamens und Auswahl des Zielpfades für die ASCII-Datei.

Unter DP-Listenname geben Sie einen gewünschten Namen für die Datei an. Der Name der ASCII-Datei setzt sich schließlich zusammen aus: DP-Listenname + .Datenpunkttypname. Die Endung der Datei ist .ascii.

Wählen Sie das Zielverzeichnis, in dem die Datei gespeichert werden soll, mit dem "Ordner suchen"-Dialog (Klick auf die Schaltfläche mit dem Ordnersymbol). Nachdem Sie alle Angaben gemacht haben, klicken Sie auf die Schaltfläche OK, die im Hintergrund den ASCII-Manager startet und somit die Generierung der ASCII-Datei anstößt. Abbrechen schließt das Panel ohne eine DP-Liste (ASCII-Datei) zu erstellen.

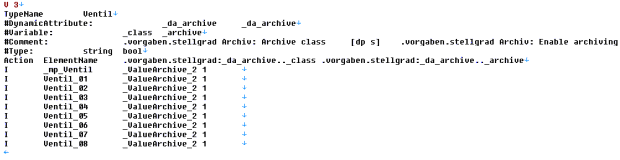

Öffnen Sie die generierte Datei in einem Text-Editor (z.B. WordPad). Die Datei könnte beispielsweise so aussehen:

In diesem Beispiel wurden bereits mehrere Datenpunkte im System angelegt und beim Ausspielen der DP-Liste berücksichtigt. Sie sehen in der ASCII-Datei übersichtlich alle Datenpunkte und die definierten dynamischen Attribute und können sofort beliebige Werteinstellungen vornehmen bzw. diese Datei sichern und für nachträgliche Änderungen, bei den dynamischen Attributen, verwenden.

Weitere Informationen zur Struktur und Bearbeitung dieser Datei können auf der Seite Vorlage erstellen nachgelesen werden.

Auch bei einer DP-Liste im Format V 4 gibt es zur Struktur und Bearbeitung keine wesentlichen Unterschiede zu einer Vorlage im V 4. In der DP-Liste wird pro Zeile wiederum ein Datenpunktelement in der Datei angezeigt. Als Beispiel sehen Sie in der nachfolgenden Abbildung eine DP-Liste im ausgespielten Format V 4. Zur besseren Übersicht wurde die DP-Liste in Excel geöffnet.

Nach dem Öffnen werden automatisch die Kommentarspalten und der Header in Excel grau hinterlegt. Dies dient ebenfalls der besseren Übersicht und ist beim Bearbeiten der Datei sehr hilfreich (Der Benutzer sieht sofort die Spalten, die bearbeitet und beim Einspielen mittels ASCII-Manager berücksichtigt werden).
