Panel System Bedienanweisung

Dieses Kapitel beschreibt das Panel "System Bedienanweisung". Das Panel kann verwendet werden, um Bedienanweisungen anzuzeigen, wenn sich ein Benutzer in ein WinCC OA-System einloggt.

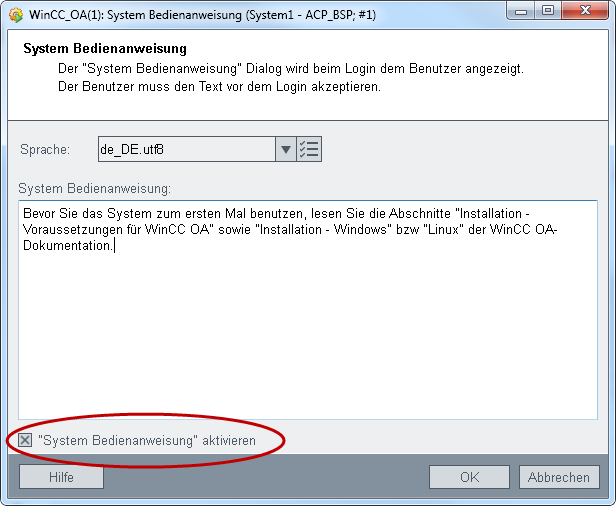

Beachten Sie, dass um die Anweisung beim Login anzuzeigen, die Checkbox aktiviert werden muss - siehe Abbildung oberhalb.

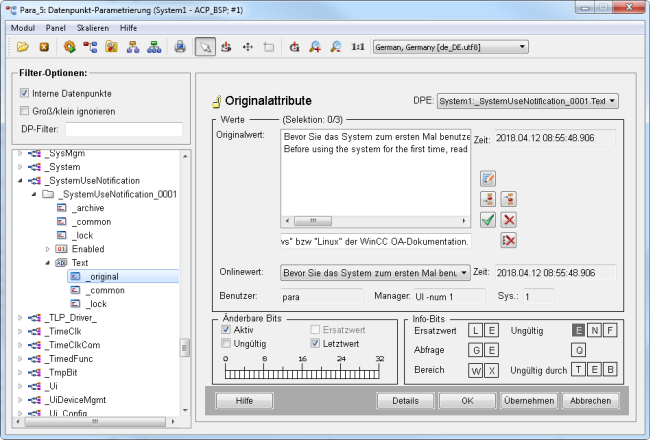

Die Anweisung wird im internen Datenpunkt _SystemUseNotification gespeichert - siehe Abbildung unterhalb. Da eine Anweisung für beide Deutsch und Englisch gespeichert wurde, werden zwei Zeilen im Element Text gespeichert.

Abbildung 2. PARA-Modul - _SystemUseNotification-Datenpunkttyp und Datenpunkt _SystemUseNotification_0001

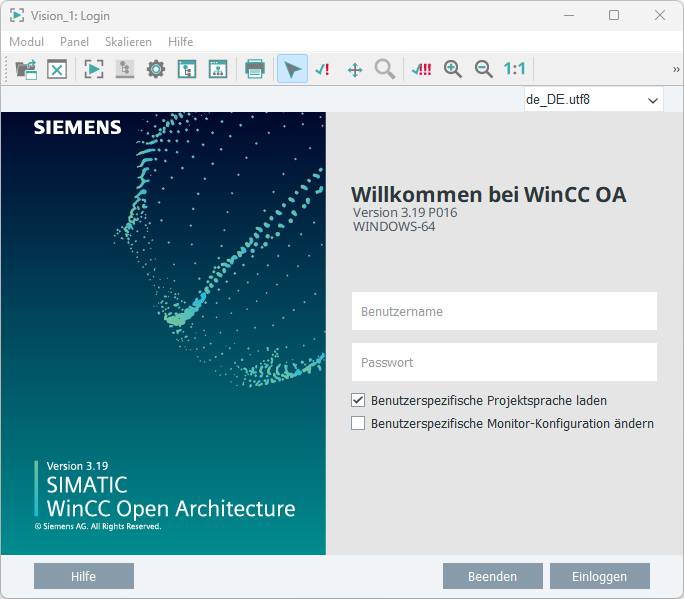

Nachdem Sie sich über das Login-Panel eingeloggt haben, wird die System Bedienanweisung angezeigt.

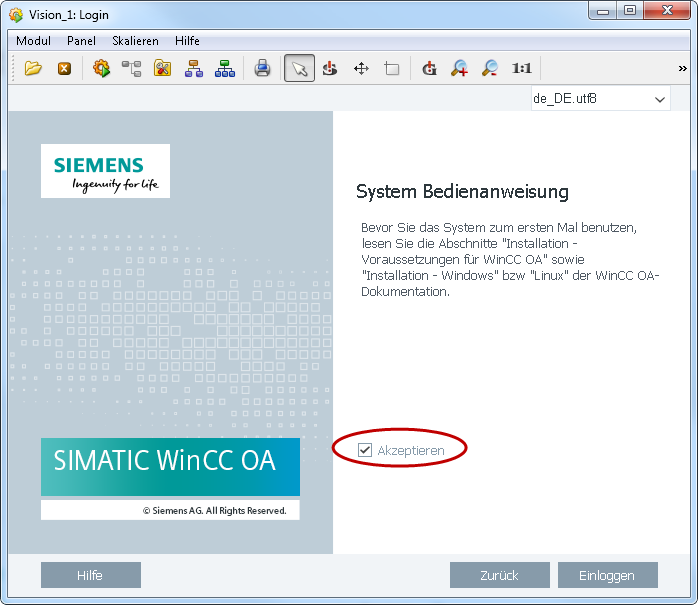

Aktivieren Sie die Checkbox, um die Bedienanweisung zu akzeptieren.
