Arbeiten mit dem neuen Treiber
Sie haben also bis jetzt, die Skripts für einen neuen Treiber angepasst, der dem Treiber Simulator von WinCC OA entspricht.
Damit Ihr Parametrierpanel tatsächlich "Neuer Treiber 1" als Bezeichnung trägt, modifizieren Sie das Panel "address_newdrv1.pnl" im GEDI:
Anpassen des Panels
Normalerweise ist hier eine Programmierung der einzelnen Textfelder, Comboboxen oder anderer Grafikobjekte notwendig, die Sie für die Adressparametrierung erstellen müssen. Diese Felder der _address-Attribute werden durch das Script ausgelesen und auf die Datenpunkte geschrieben, bzw. werden umgekehrt die Attribute gelesen und auf das Panel geschrieben.
In unserem Beispiel ist es nur notwendig die Beschriftung zu verändern:
Öffnen Sie das Panel
"address_newdrv1.pnl"im GEDI.Selektieren Sie die Treiberbezeichnung "Peripherie Simulation".
Geben Sie im Eigenschaftenfenster unter Text eine deutsche und englische Bezeichnung an ("Neuer Treiber 1" bzw. "New driver 1").
Speichern Sie das Panel.
Um die Parametrierpanel für Ihren Treiber anzusehen, können Sie ein _address Konfig anlegen und den Treiber "Neuer Treiber 1" aufrufen.
Bereitstellen des Parametrierpanels
Öffnen Sie das PARA Modul
Legen Sie für den Datenpunkt ExamplDP_Arg1ein Adresskonfig an.

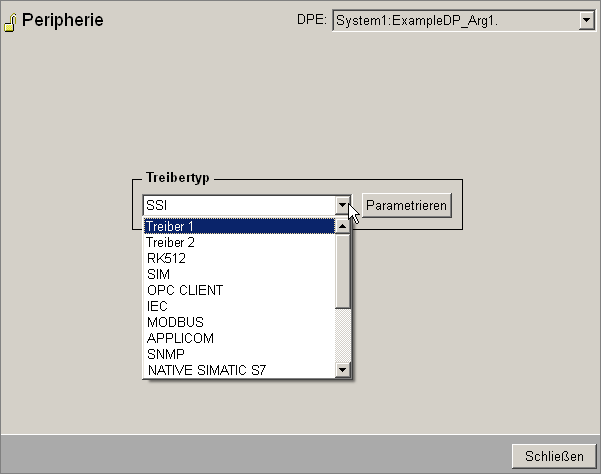

Öffnen Sie das Panel zur Parametrierung:
Wählen Sie "Neuer Treiber 1".
Klicken Sie Parametrieren...

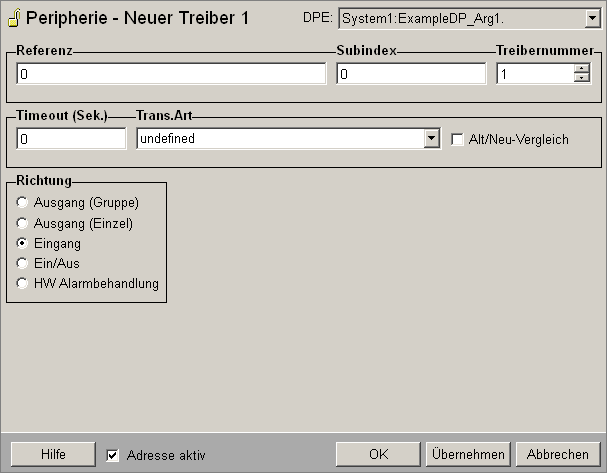

Das Panel "address_newdrv1.pnl" muss wie oben aussehen, wenn Sie der Dokumentation gefolgt sind.
Sie könnten nun mit diesem Panel eine Adresse parametrieren.
