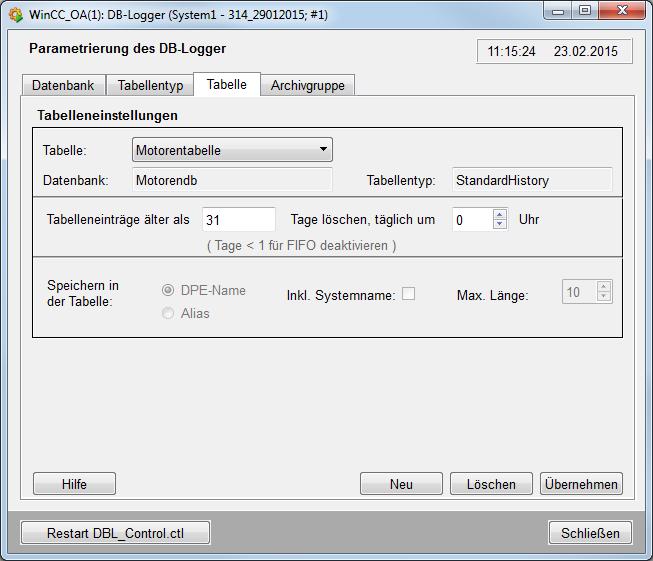

Registerkarte Tabelle
Folgende Schaltflächen und Bezeichnungen sind auf diesem Panel zu sehen:
Datenbank
Hier wird die zur ausgewählten Tabelle zugehörige Datenbank angezeigt.
Tabelle
Zeigt die verfügbaren benutzerdefinierten Tabellen an.
Löschen
Mit dieser Taste kann eine Tabelle gelöscht werden. Löschbar sind nur die Tabellen, die in keiner Archivgruppe verwendet werden. Vor dem Löschen erscheint noch ein Fenster, indem bestätigt werden kann, ob die zu löschende Tabelle nur aus dem DBLogger oder aus dem DBLogger und aus der DB entfernt werden soll. Im zweiten Fall werden aber auch alle bereits vorhandenen Daten aus der DB gelöscht.
Neu
Legt eine neue Tabelle in einer für den DBLogger verfügbaren Datenbank. Es können beliebig viele Tabellen in einer Datenbank angelegt werden. Die Anzahl ist nur begrenzt vom Speicherplatz/Rechnerkapazität und anderen Datenbank-spezifischen Einschränkungen.
Tabellentyp
Hier wird der dazugehörende Tabellentyp (Datenmodell) angezeigt.
Speichern in der Tabelle
Diese Einstellungen definieren, wie DPEs in der Tabelle identifiziert werden sollen.
Tabelleneinträge älter als ... Tage löschen, täglich um ... Uhr
Da die DBs ständig beschrieben werden und der Speicherplatz immer begrenzt ist, besteht hier die Möglichkeit alte Daten aus den Tabellen regelmäßig und automatisch löschen zu lassen. Dadurch wird der Speicherplatz der nicht mehr benötigten Daten wieder freigegeben.
Übernehmen
Nach jedem Neuanlegen einer Tabelle muss die Taste Übernehmen angeklickt werden.
Hilfe
Link zur Online-Hilfe.

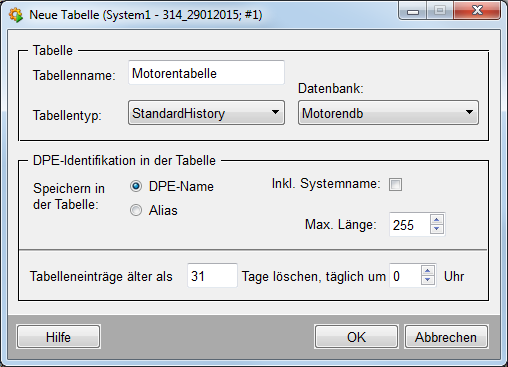

Neue Tabelle erstellen
Der Tabellenname darf maximal 15 Zeichen besitzen, da manche Datenbanken maximal 30 Zeichen als Identifier zulassen.
Es muss ein Tabellenname, ein Tabellentyp und die Datenbank, in der die Tabelle angelegt werden soll, angegeben werden. Weitere Einstellungen sind die DPE-Identifikationen in der Tabelle der Datenbank und die Löschung von Tabelleneinträgen zu gewissen Zeiten. Bei Angabe eines Tabellentyps vom Datenmodell FlexTables ist es nicht möglich, Einstellungen für die DPE-Identifikation in der Tabelle zu treffen (dieser Bereich des Panels wird ausgegraut dargestellt).
Die Tabelle wird nach Anklicken der "OK"-Taste sofort in der Datenbank und in WinCC OA angelegt. Die Tabellenparameter sind nicht mehr änderbar. Die einzige Möglichkeit sie zu ändern, ist das Löschen und Neuanlegen!
Wenn für die Identifikation der Werteinträge "Alias" gewählt wurde, werden die Aliasnamen ohne "@" in der Tabelle gespeichert! (z.B.: alias_dp_1_uint)
Wenn "inkl. Systemname" gewählt wurde, werden die DPE-Namen bzw. Aliasnamen mit der Systembezeichnung in der Tabelle gespeichert! (z.B.: System1:DBL_Data_1.uint oder System1:alias_dp_1_uint). Bei Verteilten Systemen ist diese Option automatisch ausgewählt.
