Registerkarte Tabellentyp

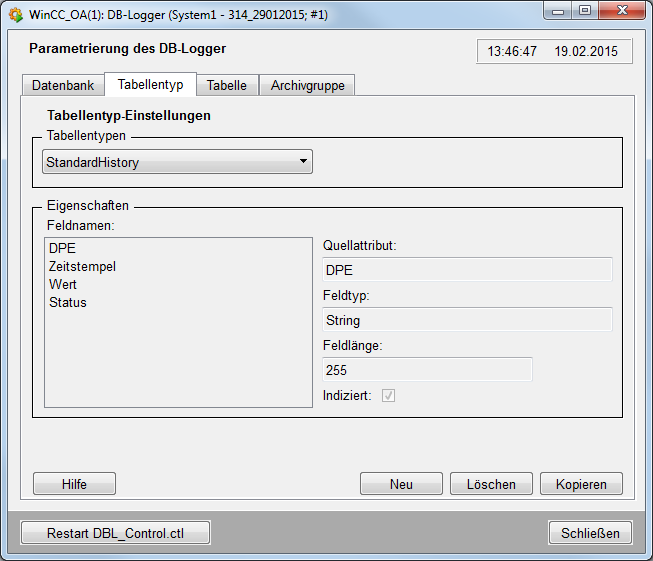

Folgende Schaltflächen und Bezeichnungen sind auf diesem Panel zu sehen:

Tabellentypen

In dieser Combobox werden alle definierten Tabellentypen angezeigt. Der vordefinierte Tabellentyp StandardHistory kann weder gelöscht noch verändert werden. Die Namensgebung eines Tabellentyps "FlexTables" setzt sich zusammen aus "DBL_" + "Typname" (siehe auch Benutzerdefinierte Tabellen).

Anmerkung:

Der Tabellentyp für eine Tabelle kann für eine existierende Tabelle nicht im Nachhinein in dem Panel geändert werden. Die Tabellentyps des Tabellentyps erfolgt in der Registerkarte Tabelle beim Anlegen einer neuen Tabelle.

Eigenschaften

In diesem Bereich des Panels werden die Details eines ausgewählten Tabellentyps angezeigt. Auf der linken Seite sind die einzelnen Feldnamen (Spaltennamen) des Tabellentyps zu sehen und auf der rechten Seite werden durch Selektion eines Feldnamens weitere Informationen wie Quellattribut, Feldtyp, Feldlänge und Index einer Spalte dargestellt.

Neu

Ein neuer Tabellentyp wird definiert und für den DBLogger bereitgestellt.

Löschen

Löscht einen angelegten Tabellentyp. Löschbar sind nur FlexTables - Tabellentypen, die in keiner Tabelle einer DB verwendet werden.

Kopieren

Kopiert einen ausgewählten Tabellentyp mit allen Einstellungen und fügt diese in einem neuen Tabellentyp ein.

Hilfe

Link zur Online-Hilfe.

Neuen Tabellentyp definieren

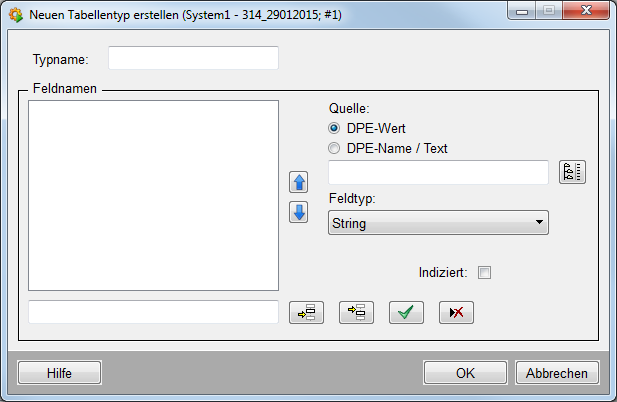

Abbildung 2. Panel für das Erstellen eines neuen Tabellentyps

Im obersten Eingabefeld kann der Name des neuen Tabellentyps definiert werden. Die einzelnen Feldnamen (Spalten des Tabellentyps) werden im untersten Eingabefeld angegeben. Folgende Tasten sind für die Parametrierung eines neuen Tabellentyps zu verwenden:

Übernimmt die Eingaben für einen Feldnamen in das Auswahlfenster unter einem selektierten Eintrag.

Übernimmt die Eingaben für einen Feldnamen in das Auswahlfenster über einem selektierten Eintrag.

Übernimmt Änderungen an einem selektierten Feldnamen.

Ein selektierter Feldname wird mit seinen Daten vom Tabellentyp entfernt.

VORSICHT:

Spaltennamen in einer Tabelle, die in der DB als "reserviert" angegeben sind, dürfen nicht verwendet werden!

Nach dem Definieren der Felder können auf der rechten Seite dieses Panels die Details (Quelle und Feldtyp) eingestellt werden. Die Quelle bezieht sich auf ein Datenpunktelement in WinCC OA, wobei der Wert bzw. Name / Text im jeweiligen Feld gespeichert wird. Die darunter sichtbare Combobox ermöglicht eine Auswahl des Feldtyps (mögliche Optionen: String, Date, Double, Long). Bei Auswahl von DPE-Name / Text wird der Feldtyp String angezeigt und die Combobox automatisch ausgegraut. Die Checkbox Indiziert bewirkt eine interne, nicht direkt zugängliche Nummerierung (Index) aller Einträge einer Tabellenspalte (reduziert die benötigte Zeit für bestimmte Abfragen).

Anmerkung:

Bei der Selektion eines DPEs mittels Datenpunktselektor ist zu beachten, dass nur die Konfigs _online und _alert_hdl für das Datenmodell "FlexTables" verwendet werden können.

Mit der Taste OK werden die Einstellungen des Tabellentyps gespeichert, Abbrechen bewirkt ein Schließen des Panels ohne die vorgenommenen Änderungen zu speichern.

VORSICHT:

Die Tabelle wird nach Anklicken der "OK"-Taste sofort in der Datenbank und in WinCC OA angelegt. Die Tabellenparameter sind nicht mehr änderbar. Die einzige Möglichkeit sie zu ändern, ist das Löschen und Neuanlegen!
