Geräteredundanz
Konfiguration

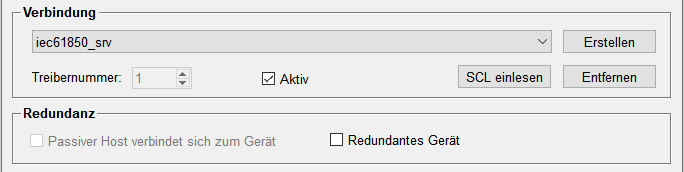

Die Einstellungen zur Konfiguration der Geräteredundanz erhalten Sie, wenn die Checkbox "Redundantes Gerät" aktiviert ist. Es stehen dann die Einstellungen für das zweite Gerät und die Registerkarte "Redundanz-Status" zur Verfügung.
Wird das WinCC OA Gerät mittels der Checkbox aktiviert, versucht der Client die Verbindung zu den IEDs herzustellen, für die die Checkbox "Verbinden" (siehe nächster Absatz) gesetzt wurde. Nach Verbindungsaufbau wird das primäre IED aktiv, das sekundäre IED passiv. Bei Deaktivierung des WinCC OA Geräts wird die Verbindung zu beiden IEDs getrennt.
Die einzelnen Verbindungen des redundanten Paares können mittels der jeweiligen
Checkboxen "Verbinden" (siehe "Parametrierung" unten) im Konfigurationspanel bzw.
durch Setzen der Datenpunktelemente
_IEC61850_IED.DeviceRedundancy.Config.ConnectPrimary bzw.
_IEC61850_IED.DeviceRedundancy.Config.ConnectSecondary
aktiviert oder deaktiviert werden.
Das Ergebnis einer Umschaltung wird auf das Datenpunktelement _IEC61850_IED.DeviceRedundancy.State.ActiveDevice
abgebildet. Der abgebildete Wert entspricht einer Kombination der folgenden
Bits:
| Bit | Beschreibung |
|---|---|
| Bit 0 | Wird gesetzt, wenn das primäre Gerät aktiv ist. |
| Bit 1 | Wird gesetzt, wenn das sekundäre Gerät aktiv ist |
| Bit 2 | Umschaltung fehlgeschlagen. Das Bit wird sofort zurückgesetzt. |
| Bit 3 | Ungültiger Zustand des Switch-Tags |
Parametrierung
Die Parametrierung wird auf der Registerkarte "Geräte" des Treiber-Konfigurationspanels vorgenommen.
Geräte
Erstes Gerät/ Zweites Gerät
Geben Sie hier IP-Adresse und IED-Namen für das erste bzw. zweite Gerät ein. Aktivieren Sie die Checkbox „Verbinden“, wenn sich der Client zu dem jeweiligen IED verbinden soll, sobald das WinCC OAGerät aktiv gesetzt wird. Für Details zur Konfiguration siehe Geräte.
Geräteumschaltung
Health-Tag
Adress-String des Tags welches die Health-Information des IEDs beinhaltet. Der Tag kann über die Schaltfläche Tag konfigurieren ausgewählt werden.
Der Health-Status wird vom jeweiligen IED berechnet. Die am Health-Tag erlaubten Werte können vom Benutzer festgelegt werden. Der Client überprüft den Status des Health-Tags in einem einstellbaren Intervall (siehe _IEC61850_IED.DeviceRedundancy.Config.HealthTagInterval). Abhängig von der vom Benutzer definierten Logik können die am Health-Tag bereitgestellten Informationen genutzt werden, um eine Umschaltung durchzuführen. Es muss entschieden werden ob entweder der entsprechende Wert auf _IEC61850_IED.DeviceRedundancy.Command.Switchover geschrieben oder die Verbindung zum IED getrennt wird, nachdem der Health-Status des IEDs unter einen definierten Level fällt.
Die Benutzerapplikation muss die WinCC OA Redundanz berücksichtigen. Abhängig vom Verbindungsstatus der IEDs kann auf WinCC OA Host 1 ein anderes IED aktiv sein als auf WinCC OA Host 2.
Switch-Tag
Adress-String des Tags welches die Informationen zum Umschalten beinhaltet. Der Tag kann über die Schaltfläche Tag konfigurieren ausgewählt werden.
Das aktive IED schreibt TRUE auf die Adresse, das passive IED FALSE. Der WinCC OA IEC 61850 Client führt eine Umschaltung durch, sobald der Tag des aktiven IEDs auf FALSE und der des passiven IEDs auf TRUE wechselt. Der Client überprüft den Status des Switch-Tags in einem einstellbaren Intervall (siehe _IEC61850_IED.DeviceRedundancy.Config.SwitchTagInterval).
Erweiterte Einstellungen
Bei aktivierter Geräteredundanz erhalten Sie hier die Tabs "Erstes Gerät" und "Redundantes Gerät". Nehmen Sie die Einstellungen für das jeweilige Gerät wie unter Erweiterte Einstellungen beschrieben vor.
Security
Bei aktivierter Geräteredundanz erhalten Sie hier die Tabs "Erstes Gerät" und "Redundantes Gerät". Nehmen Sie die Einstellungen für das jeweilige Gerät wie unter Sichere Verbindung beschrieben vor.
Redundanzstatus

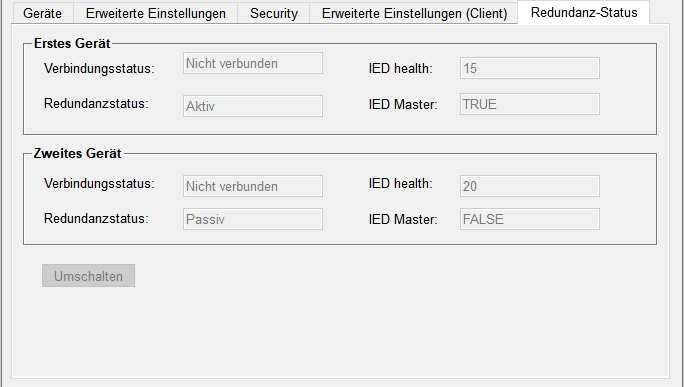

Zeigt Statusinformationen für beide Geräte und ermöglicht ein Umschalten. Diese Registerkarte wird nur angezeigt wenn die Option Redundantes Gerät aktiviert ist.
Erstes Gerät / Zweites Gerät
Verbindungsstatus
Zeigt den aktuellen Verbindungsstatus von erstem, bzw. redundantem Gerät.
Redundanzstatus
Zeigt an, ob das jeweilige Gerät gerade aktiv oder passiv ist.
IED health
Zeigt den Health-Status an, wenn ein IED Health-Tag konfiguriert wurde.
IED Master
Zeigt den Master/Slave-Status an, der vom jeweiligen IED erhalten wurde, wenn ein Switch-Tag konfiguriert wurde.
Umschalten
Manuelles Umschalten auf das aktuell passive IED.
Die Umschaltung wird nur dann durchgeführt, wenn diese auch möglich ist. Sie wird zum Beispiel nicht durchgeführt, wenn der Client keine Verbindung zum aktuell passiven IED hat.
