Zooming
WinCC OA erlaubt sowohl im grafischen Editor als auch zur Laufzeit die dynamische

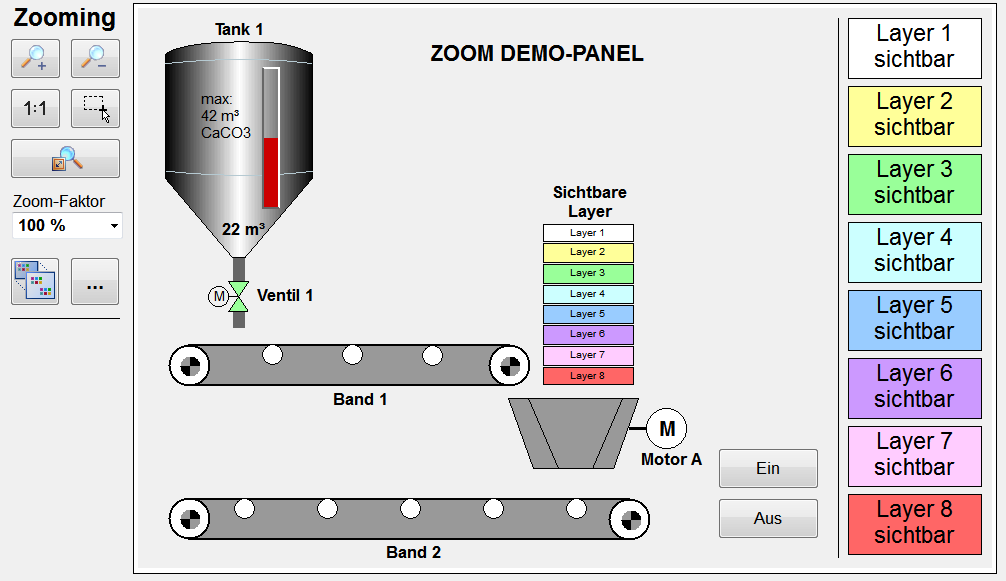

Skalierung (Modul VISION) von Bildinhalten. Das Beispielbild "Zooming"
(<proj_path>/panels/examples/zooming.pnl
)
präsentiert die wichtigste Möglichkeit dabei und kann gut als Vorlage für eigene
Lösungen dienen. Die Skalierung bezieht sich dabei immer auf ein Modul (Ansichtseinheit
innerhalb eines User Interface-Managers) und erlaubt vielfältige Funktionen bis hin zu
(De)Cluttering - das ist die zoomstufenabhängige Sichtbarschaltung von
Sichtbarkeitsebenen (Layer). Auch Panning (verschieben des sichtbaren Bildausschnittes)
oder die Bereitstellung eines speziellen Navigator können einfach ausprobiert
werden.
