System, Verteilung, Konfigurationen

Als System wird in WinCC OA eine Struktur aus einem Event Manager , einem Data Manager sowie diversen weiteren Managern bezeichnet. Event und Data Manager allein bilden bereits ein lauffähiges System - üblicherweise ergänzt um zumindest einen Treiber ( D ).

Alle anderen Manager, z.B. ein User Interface ( UI ) oder ein Control ( CTRL ), werden nur gestartet, wenn Sie benötigt werden. Dies erlaubt eine bedarfsangepasste Skalierung des Systems. Der Start und Stop von Managern kann im Online-Betrieb ohne Neustart des Systems bzw. eines Systemteils (Event Manager)erfolgen.

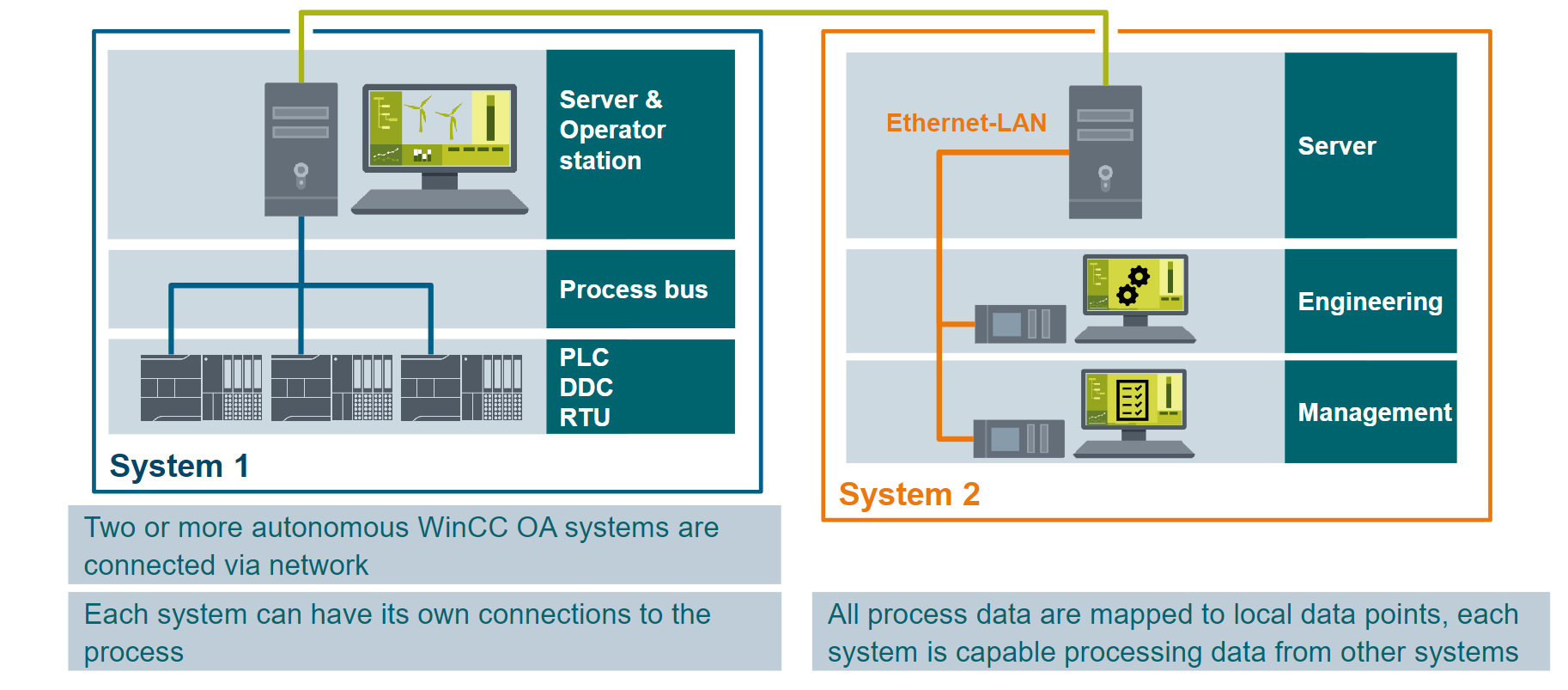

Abbildung 1. Verteilung eines WinCC OA Systems

Von allen Manager-Typen ( UI, CTRL, D, API, … ) lässt sich überdies nicht nur eine Instanz, sondern bei Bedarf auch gleichzeitig mehrere Instanzen starten. So können z.B. mehrere User Interfaces oder Treiber an einem Event Manager betrieben werden. Event- und Data Manager sind je System nur einmal vorhanden.

Der modulare Aufbau und die neutrale, TCP/IP-basierende Kommunikation erlauben den verteilten Aufbau eines WinCC OA Systems über mehrere Rechner hinweg. Damit kann

  • eine funktionale Trennung

  • eine Verteilung von Last

  • überwinden von Plattformgrenzen

erreicht werden. Dies bedeutet, dass die übliche Trennung zwischen Bedienplatz ( UI Client ) und Server ( EV, DM, … ) hier noch weiter geht: Auch Treiber , Control-Manager oder API ´s können auf verschiedenen Rechnern laufen.

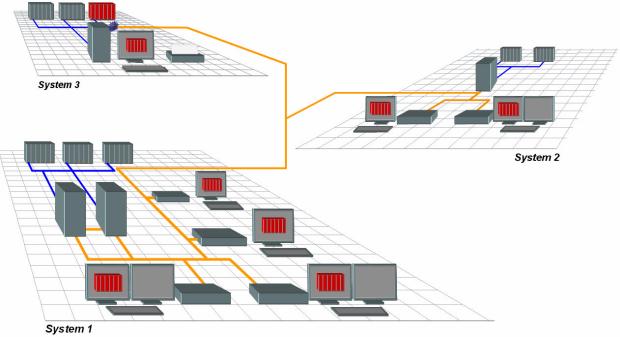

Abbildung 2. Mögliche Konfiguration: Redundantes Client-Server-System

Anmerkung:

Die Verteilung der Manager eines Systems auf verschiedene Rechner ist nicht auf eine Betriebssystemplattform beschränkt. Zahlreiche Anwender nutzen beispielsweise für die User Interfaces Windows und der SCADA-Server wird unter LINUX betrieben.

Redundanz, Verteilte Systeme

WinCC OA bietet die Möglichkeit alle Serverprozesse in Form einer Hot-Standby-Redundanz auf zwei Rechnern zu betreiben (siehe in der Online-Hilfe unter Grundlagen Redundanz). Auch der Zusammenschluss mehrerer autonomer Systeme zu einem Gesamtsystem (Multi-Server-Architektur / Verteiltes System), ist mit WinCC OA einfach und effizient möglich (siehe in der Online-Hilfe unter Grundlagen verteilte Systeme). Diese "komplexeren" Konfigurationen sind jedoch nicht Bestandteil dieser Einführung.

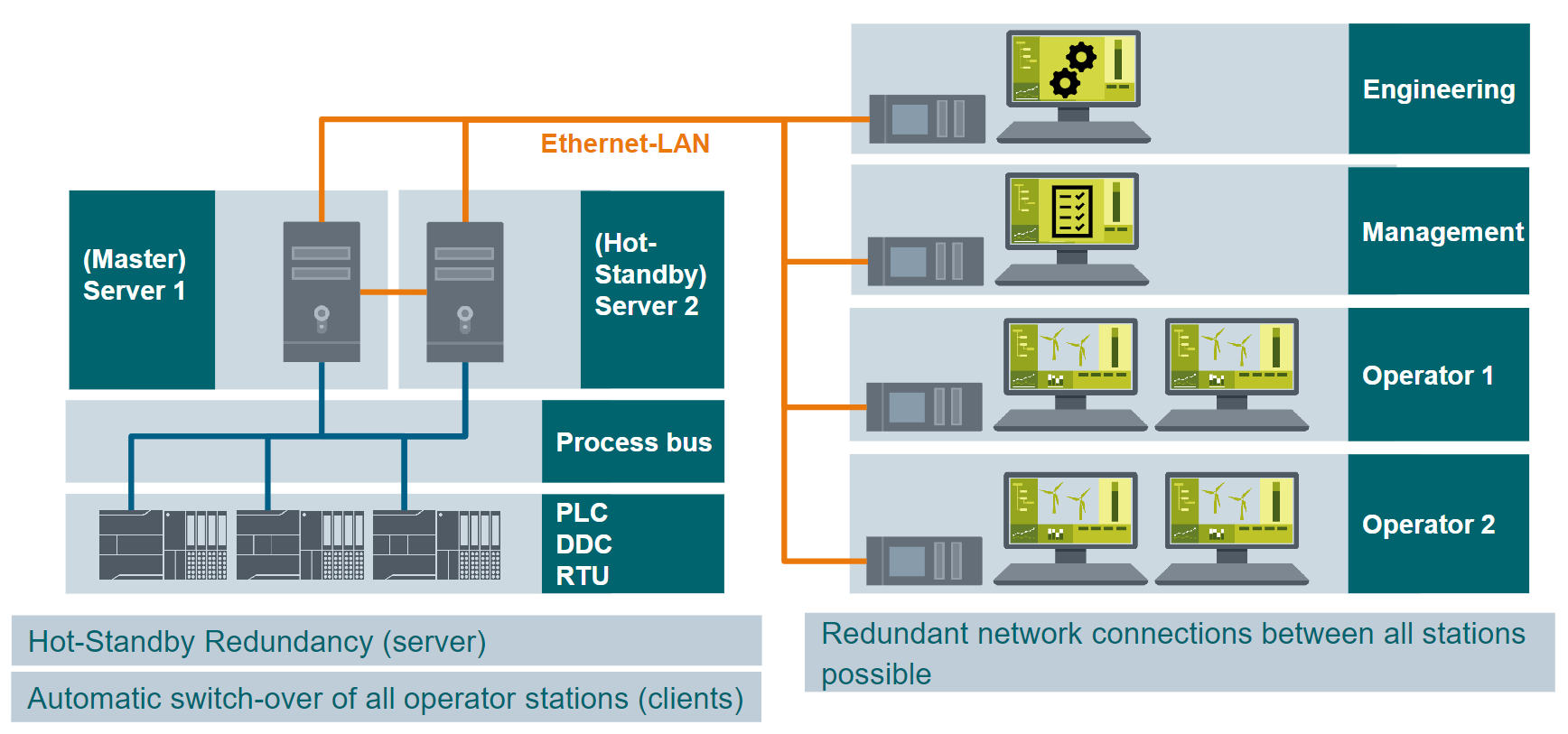

Abbildung 3. Hot-Standby-Redundanz und verteilte Systeme (Multi-Server-Architektur)
