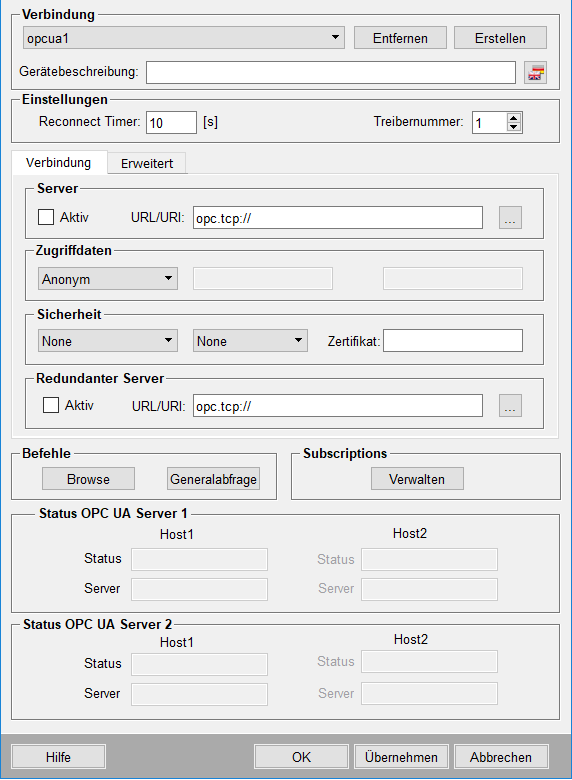

OPC UA Client Konfiguration

Verbindung

Erstellen

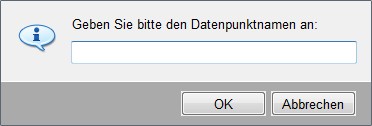

Klicken Sie auf die Schaltfläche Erstellen, um einen Namen für die Verbindung zu definieren und somit auch eine neue Verbindung mit Grundeinstellungen zu erstellen. Dies öffnet den folgenden Eingabedialog zur Eingabe des Verbindungsnamen

Geben Sie den gewünschten Namen ein und bestätigen Sie mit OK.

Klicken Sie auf Übernehmen, um den Verbindungsdatenpunkt _<Verbindungsname> mit den Parametern am Typ _OPCUAServer anzulegen (in einem redundanten Projekt wird ein interner Datenpunkt mit _<Verbindungsname>"_2" automatisch für den redundanten WinCC OA Server erstellt) oder auf OK, um den Verbindungspunkt mit den Parametern anzulegen und das Parametrierpanel zu schließen. Klicken Sie auf Abbrechen, um das Parametrierpanel zu schließen, ohne dabei den Verbindungsdatenpunkt anzulegen, falls dieser nicht bereits angelegt wurde.

Zum Ändern der Einstellungen wählen Sie den entsprechenden Verbindungsnamen in der Combobox aus. Die Änderungen von Parametern, die den Verbindungsaufbau betreffen, werden erst beim nächsten Verbindungsaufbau wirksam. D.h. wenn eine Verbindung schon hergestellt ist, muss man diese auf inaktiv schalten und danach wieder aktivieren (siehe Beschreibung zur Aktiv Checkbox weiter unten).

Entfernen

Klicken Sie auf die Schaltfläche Entfernen, um die ausgewählte Verbindung zu löschen (und somit auch den Verbindungsdatenpunkt bzw. Datenpunkte bei einer redundanten Parametrierung). Beachten Sie, dass das Löschen einer Verbindung erst nach einem Klick auf die Schaltfläche Übernehmen wirksam wird.

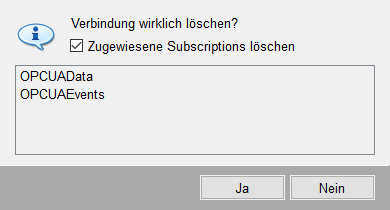

Bestehende Subscriptions können beim Entfernen der Verbindung (Siehe Abbildung unterhalb) behalten werden um diese anschließend einer neuen Verbindung hinzuzufügen (siehe Parametrierung einer Subscription).

Gerätebeschreibung

Im Textfeld Gerätebeschreibung können Sie der erstellten Verbindung eine individuelle Beschreibung in der entsprechenden Projektsprache hinzufügen bzw. ändern. Die Defaultbeschreibung in jeder Projektsprache ist "_<Verbindungsname>." - diese wird im Parametrierpanel erst nach erneutem Öffnen des Panels angezeigt.

Einstellungen

Reconnect Timer

Geben Sie hier eine Zeit in Sekunden an, nach Ablauf welcher sich der Treiber bei Verbindungsverlust erneut versucht zum Server zu verbinden. Verbindungsaufbauversuche erfolgen nur dann, wenn keine Verbindung vorhanden ist. Per Default ist das Intervall auf 10 Sekunden eingestellt.

Verbindung - Tab

Aktiv

Haken Sie die Checkbox an, um die Verbindung zum OPC UA Server aktiv zu setzen. Diese Einstellung wird erst nach Betätigung der Schaltfläche Übernehmen oder OK wirksam. Eine erstellte und konfigurierte Verbindung kann jederzeit deaktiviert werden. Der Verbindungsdatenpunkt wird nicht gelöscht und kann jederzeit neu aktiviert werden. Die Statusanzeige wechselt von Verbunden auf Nicht verbunden, wenn eine Verbindung deaktiviert wurde. Wenn eine Verbindung deaktiviert wurde, kommuniziert der Treiber nicht mehr mit dem betreffenden OPC UA-Server. So ist es z.B. möglich, Fehlermeldungen zu vermeiden, wenn auf einem OPC UA-Server Wartungsarbeiten durchgeführt werden müssen.

Server URL/URI

Geben Sie hier die URL zum Server (TCP/IP-Adresse inkl. Port für den anzusprechenden Server) oder die URI aus der dann die entsprechende URL über den Local Discovery Server ermittelt wird (siehe Automatic Server Discovery). Auf diese Adresse muss zugegriffen werden können.

Beispiele für die Server URL-Adresse sind:

opc.tcp://localhost:4840
opc.tcp://host:51234/UA/UA_Server

Beispiele für eine Server-URI:

urn:MyServerUri

Zugriffsdaten

Geben Sie hier die Zugriffsdaten für den Server ein. Es stehen drei Auswahlmöglichkeiten zur Verfügung:

• Anonym: Benutzername und Passwort bleiben leer, der Client versucht sich mit dem Benutzer Anonym zu verbinden (siehe auch Benutzer-Authentifizierung).

• Benutzername/Passwort: Geben Sie den korrekten Benutzernamen sowie Passwort an. Das Passwort wird verschlüsselt dargestellt.

• Benutzerzertifikat: Geben Sie die Zertifikatsdatei an (z.B. MeinZertifikat.der). Die Datei wird im Zertifikatsverzeichnis des Clients gesucht.

Sicherheit

Strategie

Wählen Sie eine der folgenden Sicherheitsstrategien aus:

• None
• Basic128Rsa15
• Basic256
• Basic256Sha256
• Aes128Sha256RsaOaep
• Aes256Sha256RsaPss

Für weitere Informationen siehe Sicherheitsstrategie.

Nachrichten Modell

Wählen Sie ein Nachrichten-Sicherheitsmodell aus - None, Sign oder Sign&Encrypt. Wird in der Sicherheitsstrategie None gewählt, ist auch automatisch das Nachrichten-Sicherheitsmodell auf None eingestellt und eine andere Einstellung ist nicht möglich. Wird die Sicherheitsstrategie ungleich None eingestellt, kann für das Nachrichten-Sicherheitsmodell Sign oder Sign&Encrypt eingestellt werden.

Für weitere Informationen siehe Nachrichten-Sicherheitsmodell.

Clientzertifikat

Name des Client-Zertifikates, welches für den Server akzeptiert wird. Der Zertifikatsname wird mit Dateiendung und ohne Pfadangabe eingetragen und wird auf das Datenpunktelement _OPCUAServer.Config.Security.Certificate des Verbindungsdatenpunktes geschrieben.

Wenn das Feld leer ist, verwendet der Client das Defaultzertifikat, das mit WinCC OA mitgeliefert wurde.

Siehe auch Zertifikate.

Redundanter Server

Aktiv

Haken Sie die Checkbox an, um die Verbindung zum redundanten OPC UA-Server aktiv zu setzen.

Server URL

Geben Sie hier die URL zum Server (TCP/IP-Adresse inkl. Port für den anzusprechenden Server) oder die URI aus der dann die entsprechende URL über den Local Discovery Server ermittelt wird (siehe Automatic Server Discovery). Auf diese Adresse muss zugegriffen werden können.
