Informationspanel

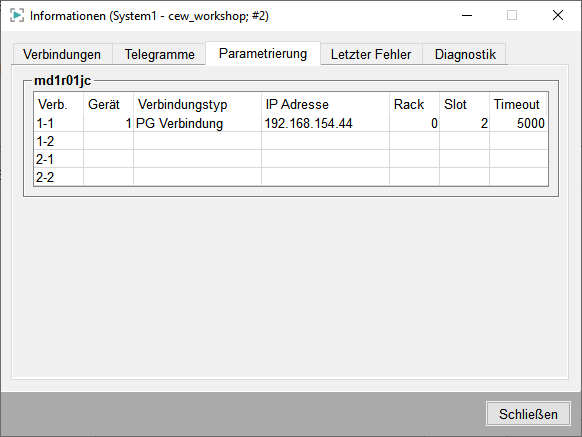

Die Parametrierung für alle Verbindungen des internen Verbindungsdatenpunkts wird in der Registerkarte Parametrierung dieses Informationspanels angezeigt.

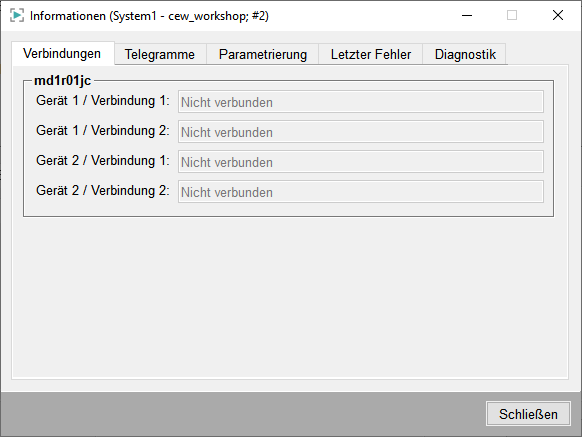

Es gibt vier verschiedene Werte, die jede Zeile in der Registerkarte Verbindungen annehmen kann:

• Nicht verbunden

• Verbunden

• Generalabfrage

• Nicht Aktiv

Wenn WinCC OA redundant ist, werden die Informationen des redundanten WinCC OA-Systems im unteren Bereich des Panels angezeigt. Alive Checks werden für jede aktive Verbindung (wenn ein Alive-Intervall in der Config-Datei gesetzt ist) durchgeführt. Auf diese Art bestimmt der Treiber, ob es eine Verbindung zu einem CP gibt oder nicht.

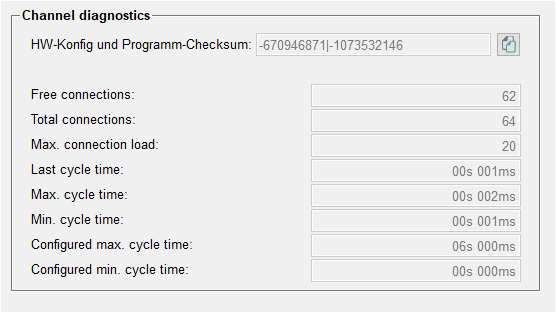

Der Diagnostic-Reiter des Informationspanels zeigt die Informationen der S7 Diagnostik an.

Das Feld HW-Konfig und Programm-Checksum erlaubt es zu verifizieren ob es Änderungen innerhalb der SPS gegeben hat. Dies kann durch Abspeichern des Wertes zu einem bestimmten Zeitpunkt und einer späteren Vergleich des tatsächlichen Werte der SPS gegen den gespeicherten Wert durchgeführt werden.

Die Werte der Diagnostic werden auf dem internen Datenpunktelement State.Diagnostic gespeichert.

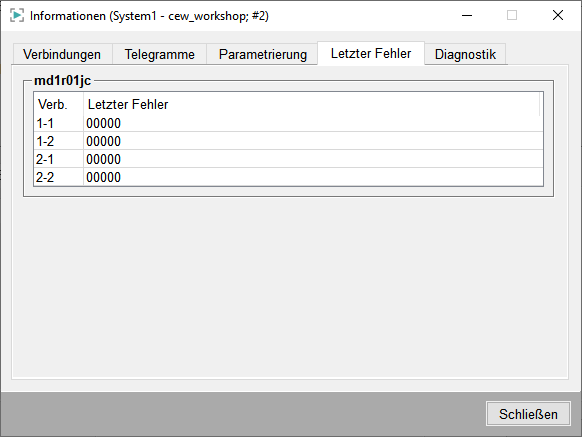

Die Registerkarte Letzter Fehler zeigt den letzten internen bzw. ACCON-AGLink-Bibliothek-Fehler für alle parametrierten Verbindungen an. Wenn die Fehlernummer positiv ist, wurde sie durch einen internen S7-Treiberfehler verursacht (die Bedeutung des Fehlers sehen Sie im LogViewer oder in der Katalog-Datei s7.cat). Wenn die Fehlernummer negativ ist, wurde sie durch einen ACCON-AGLink-Bibliothek Fehler verursacht (die Bedeutung des Fehlers finden Sie auf der Seite Details zum S7-Treiber).

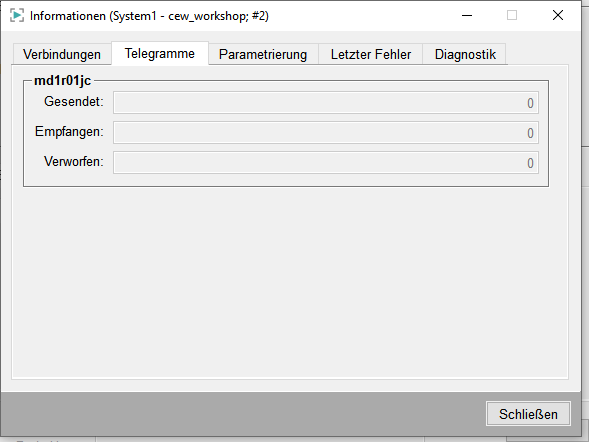

In der Registerkarte Telegramme sehen Sie die folgenden Informationen:

• • Gesendet- Anzahl der gesendeten Telegramme, seitdem der Treiber gestartet wurde (auf jeder von vier Verbindungen).

  • Empfangen- Anzahl der empfangenen Telegramme seit dem Treiberstart.

  • Verworfen- Anzahl der Telegramme, die seit Treiberstart nicht gesendet werden konnten.
