Panel Navigation

Die Funktion "Panel-Navigation" des ScriptWizards ermöglicht es, innerhalb der Panels, der Panel Topologie sowie der Historie zu navigieren.

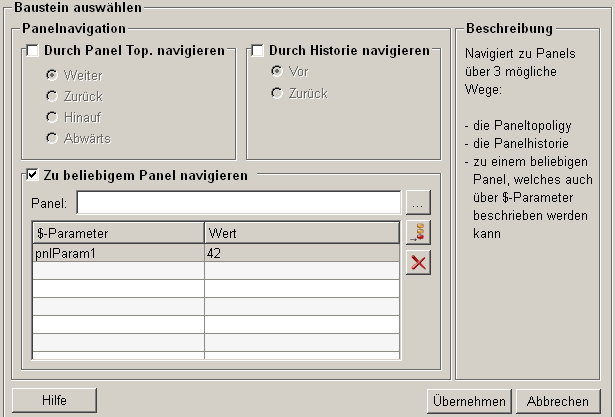

Abbildung 1. Übersicht - Panel Navigation

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Panel Navigation".

Es stehen 3 Optionen zur Wahl anhand derer durch die Oberfläche navigiert werden kann.

1. Durch Panel Top. navigieren

Ermöglicht die Navigation durch eine Panel Topologie. Für mehr Informationen bezüglich der Panel Topologie siehe Grundlagen Paneltopologie.

Abbildung 2. Navigation - Panel Topologie

  • Weiter => Ruft das nächste Fenster der Topologie-Ebene auf

  • Zurück => Ruft das vorangegangene Fenster der Topologie-Ebene auf

  • Hinauf => Springt eine Topologie-Ebene höher

  • Abwärts => Springt eine Topologie-Ebene tiefer

2. Durch Historie navigieren

Ermöglicht es chronologisch durch die Panels zu navigieren.

Abbildung 3. Navigation - Historie

  • Vor => Ruft das nächste Panel auf

  • Zurück => Ruft das zuletzt verwendete Panel auf

3. Zu beliebigem Panel navigieren

Ermöglicht das Aufrufen eines beliebeigen Panels. Hierbei ist es möglich zusätzliche Parameter anzugeben (vgl. Panel öffnen).

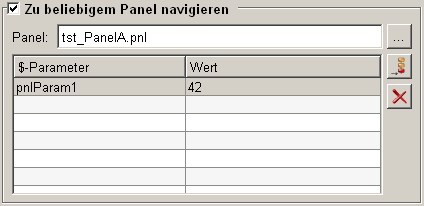

Abbildung 4. Navigation - beliebiges Panel

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Panel Navigation".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird die Generierung der Panel-Navigation abgeschlossen und der ScriptWizard übernimmt den Abschnitt in die momentan gewählte Funktion.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird die Deklaration der Panel-Navigation verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.

Abbildung 5. Panel Topologie erfolgreich angelegt
