Statistik

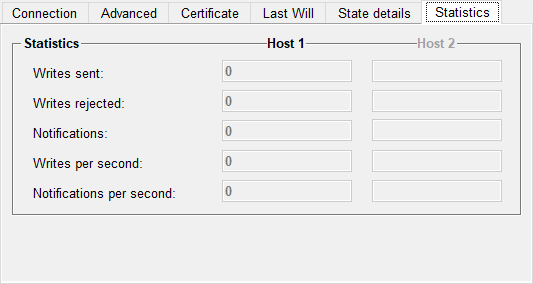

Auf dieser Registerkarte werden statistische Informationen zu gesendeten oder empfangenen Daten angezeigt. Die Informationen beziehen sich auf Datenwerte, nicht Messages.

Schreibaufträge gesendet (gesendete Publish-Requests seit Treiberstart)
Schreibaufträge abgelehnt (abgelehnte Publish-Requests seit Treiberstart)
Benachrichtigungen (erhaltene Topic-Benachrichtigungen seit Treiberstart)
Schreibaufträge pro Sekunde (im letzten Intervall pro Sekunde erhaltene Write Variable Responses)
Benachrichtigungen pro Sekunde (im letzten Intervall pro Sekunde erhaltene Topic-Benachrichtigungen) received topic notifications per second in last interval)
Das Update-Intervall für die Statistik kann über den Config-Eintrag statisticsRefreshTime konfiguriert werden.
