Konfiguration und Anzeige von Encodern

Anlegen eines Encoders

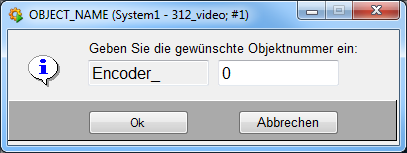

Klicken Sie mit der rechten Maustaste auf Kamera und wählen Sie Neues Objekt anlegen. Danach öffnet sich das folgende Fenster:

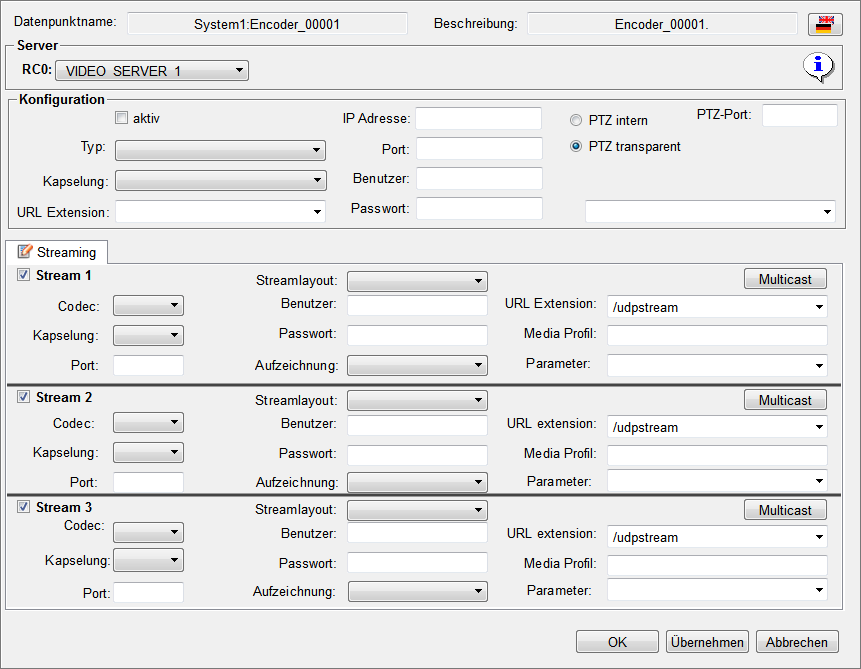

Nach Eingabe der Encodernummer öffnet sich das Konfigurationspanel.

Konfiguration eines Encoders

Die Konfiguration eines Encoders entspricht der Konfiguration einer IP Kamera des entsprechenden Herstellers.

Konfiguration

Typ

Über diese Auswahlliste wird einer der verfügbaren Encoder-Typen gewählt. Folgende Typen stehen zur Verfügung:

• Axis Encoder

• Bosch Encoder

• Moxa Encoder

Kapselung

Kann je nach Konfiguration der Bildquelle entweder http, https oder rcpp sein.

URL Extension

Wird je nach Konfiguration der Bildquelle automatisch gesetzt.

IP Adresse

Hier muss die IP Adresse der Kamera angegeben werden.

Port

Muss entsprechend der Konfiguration der Bildquelle bzw. der Kapselung angegeben werden.

Benutzer

Muss je nach Konfiguration der Bildquelle angegeben werden.

Passwort

Muss je nach Konfiguration der Bildquelle angegeben werden.

Der einzige Unterschied zur Konfiguration einer IP-Kamera besteht in der Einstellung der PTZ Betriebsart. Hier kann zwischen zwei Betriebsarten gewählt werden.

PTZ intern

In dieser Betriebsart generiert der Encoder das PTZ Protokoll und sendet es an die Kamera.

PTZ transparent

Wird diese Betriebsart gewählt, generiert Video OA das PTZ Protokoll. Die PTZ Kommandos werden dann vom Encoder lediglich an die Kamera weitergeleitet. Gegebenenfalls muss noch ein Port angegeben werden.

Streaming

Über die Checkboxen Stream 1, Stream 2 und Stream 3 kann ausgewählt werden, wie viele Streams zur Verfügung stehen sollen.

Codec

Je nach gewähltem Encoder-Typ stehen unterschiedliche Codecs zur Verfügung.

Kapselung

Je nach Konfiguration der Bildquelle. stehen unterschiedliche Protokolle zur Verfügung.

Port

Muss entsprechend der Konfiguration von Bildquelle bzw. Kapselung eingestellt werden. Wird kein Port angegeben wird automatisch Port 5544 für rtsp bzw. Port 80 für http verwendet.

Streamlayout

Steht nur für Bosch-Kameras zur Verfügung. Dieser Parameter gibt an wie die Interlaced-Frames im Stream verpackt sind. Mögliche Werte sind:

• Progressive

• Topfieldtop

• Bottomfieldtop

• weaved

Benutzer

Je nach Konfiguration der Bildquelle.

Passwort

Je nach Konfiguration der Bildquelle.

Aufzeichnung

Ermöglicht es eine der konfigurierten Aufzeichnungen zu wählen und für den Stream zu aktivieren.

Multicast

Pro Stream ist es möglich Multicast zu konfigurieren.

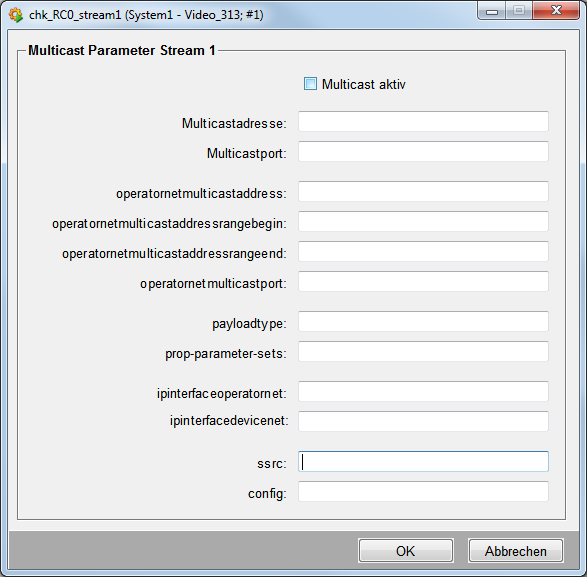

Durch einen Klick auf diese Schaltfläche öffnet sich das folgende Panel:

Wichtige Hinweise

• Der Standard-Verbindungstyp ist folgendermaßen:

  Kamera/Encoder -> Unicast -> Interface-Proxy -> Je nach konfigurierter Transportoption des Decoders (0=Unicast, 1=Multicast, 2=TCP) -> Decoder (z.B. Workstation oder Display)

• Wird als URL beim Streaming rtp://<Multicast ipv4 Adresse>:<port> angegeben, gilt folgender Verbindungstyp:

  Kamera/Encoder -> Multicast -> Interface-Proxy -> Je nach konfigurierter Transportoption des Decoders (0=Unicast, 1=Multicast, 2=TCP) -> Decoder (z.B. Workstation oder Display)

• Konfiguriert man operatornetmulticastaddress = Multicast Adresse und operatornetmulticastport = Multicast Port, wird der Proxybetrieb für alle Decoder-Verbindungen deaktiviert, bei denen die Transportoption auf 1 = Multicast konfiguriert wurde. In diesem Fall leitet das Interface keine Daten an den Decoder weiter. Der Decoder empfängt die Multicast-Daten direkt vom Multicast-Sender (Encoder oder Kamera). Fordern Decoder Unicast-Verbindungen an, wird der Streaming-Proxy für diese Verbindung aktiviert. Damit nie eine Streaming-Verbindung zwischen Interface und Encoder/Kamera aufgebaut wird, muss der payloadtype explizit gesetzt werden und es darf keine Recording-Verbindung konfiguriert sein.

• Bei Multi-Homed-Hosts kann es sein, dass er Multicast-Empfang bzw. das Senden explizit an einen Netzwerkadapter gebunden werden muss.

• Recording-Verbindungen sind immer TCP-Verbindungen. Bei konfiguriertem Recording wird immer der Stream-Proxy aktiviert.

URL Extension

Je nach Konfiguration der Bildquelle stehen unterschiedliche Möglichkeiten zur Auswahl.

Media Port

Je nach Konfiguration der Bildquelle.

Parameter

Je nach Konfiguration der Bildquelle stehen unterschiedliche Parameter zur Verfügung.

Anzeige von Encodern

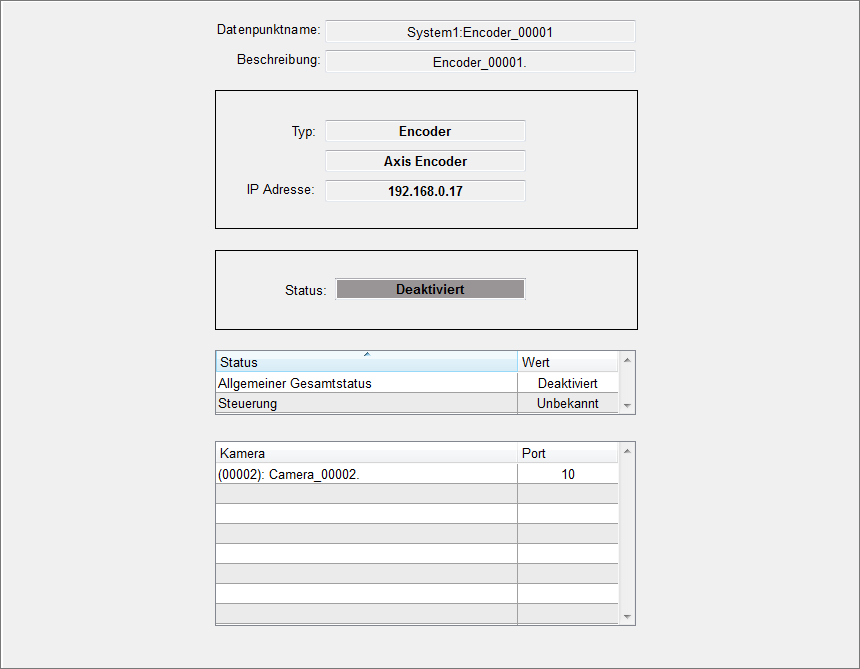

Über einen Linksklick auf einen Encoder im Video Objekt Explorer öffnet sich das Übersichtspanel. Es enthält Informationen zu Typ, IP-Adresse, Status des Encoders, Kamerabelegung und Encoder-Port mit dem die Kamera verknüpft ist.

Die Statusinformationen der einzelnen Encoder-Eingänge werden direkt auf die angeschlossene Kamera abgebildet.
