Konfiguration von Encodern

Um serielle Anschlussboxen bei analogen Kameras verwenden zu können, müssen diese zuvor angelegt und konfiguriert werden. Die Kommunikation zur Anschlussbox ist nur über TCP möglich, nicht aber über UDP.

Anlegen eines seriellen Gerätes

Klicken Sie mit der rechten Maustaste auf serielles Gerät und wählen Sie Neues Objekt anlegen. Danach öffnet sich das folgende Fenster:

Abbildung 1. Eingabe Objektname

Nach Eingabe eines Namens für das serielle Gerät öffnet sich das Konfigurationspanel.

Konfiguration eines seriellen Gerätes

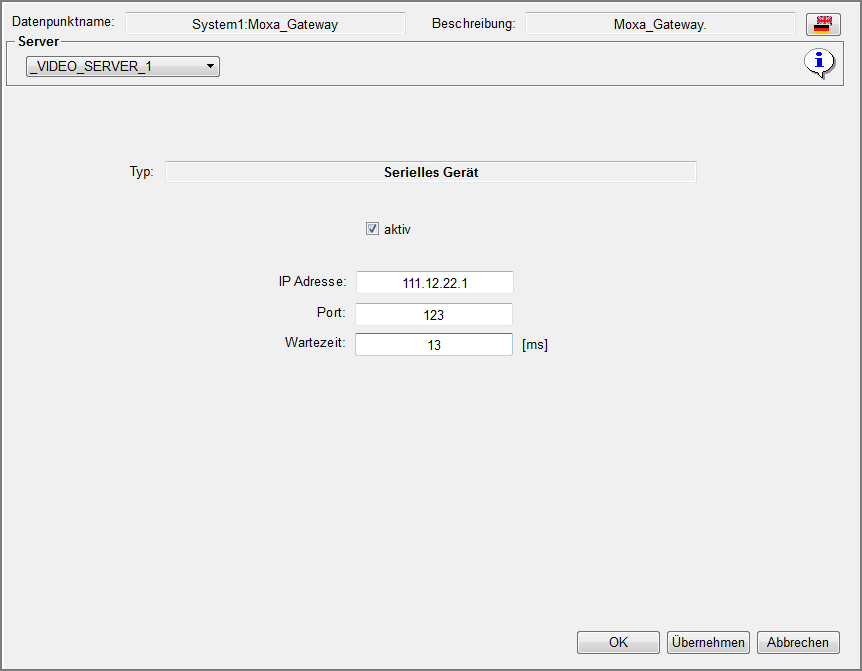

Abbildung 2. Konfigurationspanel serielles Gerät

aktiv

Aktiviert bzw. Deaktiviert das serielle Gerät.

IP Adresse

IP Adresse der seriellen Anschlussbox

Port

Port der seriellen Anschlussbox.

Wartezeit

Definiert die minimale Verzögerungszeit in Millisekunden zwischen zwei Befehlen an das serielle Gerät. Dieser Parameter ist nur für Geräte notwendig, die nicht über ausreichend internen Puffer verfügen und ansonsten die Daten unvollständig weiterleiten. Im Normalfall sollte der Wert 0 verwendet werden.
