Bilddateien

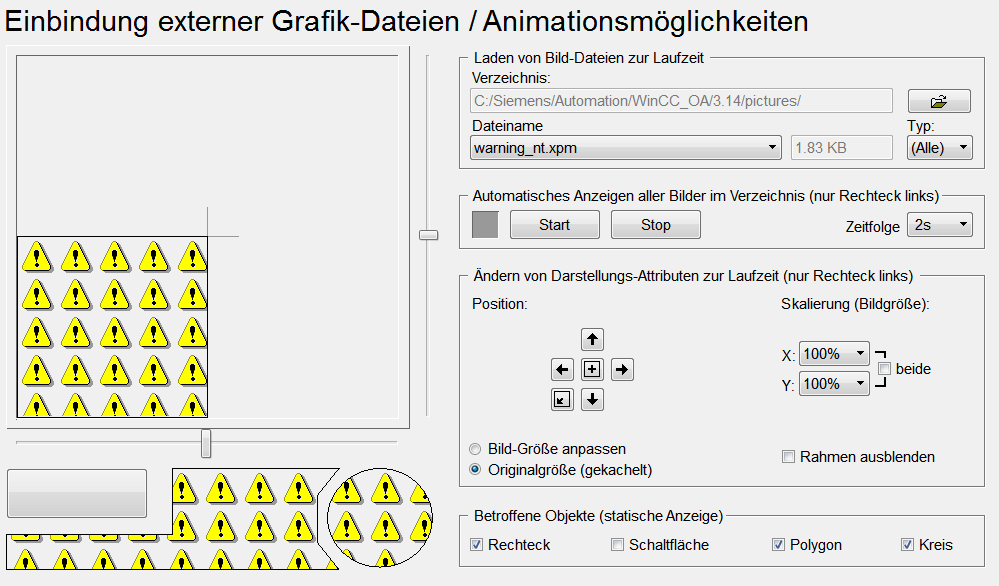

WinCC OA kann sowohl bei statischen Parametrierungen als auch dynamisch zur Laufzeit sehr vielseitig mit externen Bilddateien umgehen. Das Beispielbild "Bilddateien" ( <proj_path>/panels/examples/picture_handling.pnl ) zeigt dabei, welche Arten von Bilddateien auf welche Weise in WinCC OA eingesetzt werden können. Im rechten oberen Bildteil kann ein Verzeichnis mit Grafikdateien ausgewählt werden bzw. eine konkrete Bilddatei selektiert werden. Die Checkboxen ganz unten definieren dabei, auf welche Typen von Grafikobjekten die Bilddateien geladen werden sollen.

Alle Grafikdateien in einem Verzeichnis (bzw. bei Typvorgabe eine Untermenge davon) können in diesem Demonstrationspanel als Bildfolge angezeigt werden. Überdies ist es möglich, für das Rechteck in der linken Bildhälfte die Skalierung, Größenanpassung und Position auch zur Laufzeit dynamisch zu verändern.
