Voraussetzungen und Installation

Voraussetzungen

Um das Disaster Recovery System (DRS) in ein WinCC OA Projekt einzubinden, müssen die folgenden Voraussetzungen erfüllt sein:

  • Alle verwendeten Server-, Client- und Datenbankrechner müssen die Standard-WinCC OA Voraussetzungen erfüllen (siehe Hardware- und Software-Voraussetzungen für WinCC OA).
  • Installierte WinCC OA Version 3.9 oder höher inklusive des DRS Addons auf allen Serverrechnern.
  • Gültige Lizenz zur Verwendung des Disaster Recovery Systems (Lizenzoption "DRS - Disaster Recovery").

Es kann eine der beiden folgenden Datenbanken verwendet werden:

  • Oracle®/RDB
    • Erfüllte RDB-Voraussetzungen und installierte RDB-Archivierung (siehe Voraussetzungen und Installation für Oracle®/RDB).
    • Die RDB-Datenbankschemen auf PSS sowie SSS müssen den gleichen Namen und Passwort haben, und sollten gleich konfiguriert sein.
  • PostgreSQL®/NGA

  • Für den Abgleich der Projektdaten muss das Projektverzeichnis jedes Servers für alle erforderlichen Benutzer freigegeben sein. Eine einfache Lösung, um dies zu gewährleisten, ist es, ein Mapped Network Drive zu jedem verwendeten Server und Client zu erstellen.
  • Treiber-Manager und Control-Manager müssen auf beiden Systemen die gleichen Managernummern haben.
VORSICHT: Innerhalb eines Disaster Recovery Systems wird ein Mischen von 32-bit- mit 64-bit-Systemen nicht unterstützt. Die beiden Hot-Standby-Systeme (PSS und SSS) müssen in sich gleich und 64-bit sein, da ein 32-bit-Server nur als Engineering-Server betrieben werden kann. Siehe dazu auch Software-Voraussetzungen.

Installation

Bei dem AddOn Disaster Recovery System (2x2 Redundanz) handelt es sich um ein Subprojekt, welches in ein vorhandenes WinCC OA Projekt eingebunden wird. Alle vom Disaster Recovery System verwendeten Dateien befinden sich im Ordner Redundancy2x2_<Versionsnummer> des WinCC OA Installationsverzeichnisses.

Gehen Sie beim Einbinden vom Disaster Recovery System wie folgt vor:

  1. Stoppen Sie das WinCC OA Projekt, in welches das Disaster Recovery System integriert werden soll.
  2. Binden Sie Redundancy2x2_<Versionsnummer> als Subprojekt in Ihr Projekt ein.
  3. Starten Sie das WinCC OA Projekt.
  4. Öffnen Sie den ASCII-Manager und importieren Sie aus dem Verzeichnis Redundancy2x2_<Versionsnummer>/dplist/ die folgenden Dateien in der unten angegebenen Reihenfolge. Setzten Sie dabei bei jeder Datei die Optionen bestehende DP-Typen autom. ändern und Daten mit Alarmbehandlung einspielen.

    Reihenfolge beim Importieren:

    1. disRecSystem.dpl
    2. _SysMgm_disRecSystem.dpl
    3. und zusätzlich für PostgreSQL®/NGA: disRecSystem_NGA.dpl

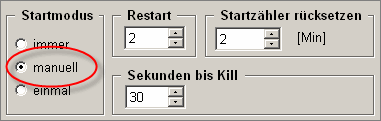

  5. Empfohlen: Ändern Sie den Startmodus aller Treiber und Control Manager in der WinCC OA Konsole in manuell um (ausgenommen ist der Control-Manager mit der Option -f pvss_scripts.lst).
Abbildung 1. Manager-Eigenschaften
