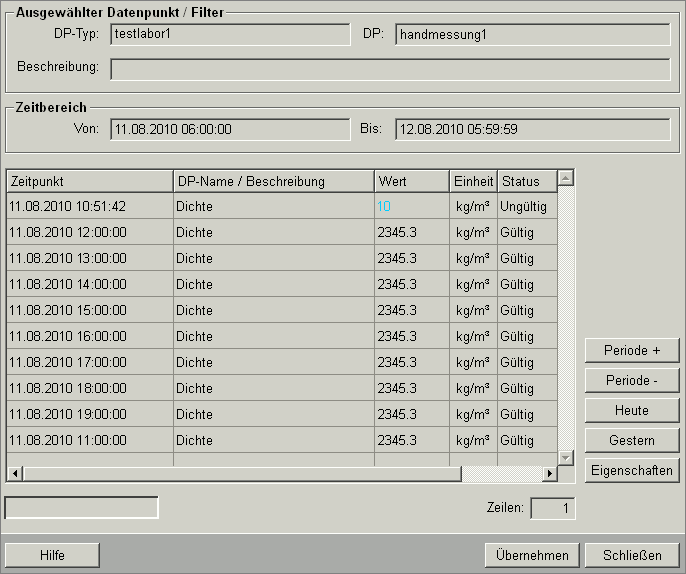

Panel Laborwerte

Sobald Sie Ihre Eingaben im Panel "Einstellungen Laborwerte" bestätigt haben, werden die Daten in das Panel Laborwerte eingetragen.

Im oberen Bereich des Panels finden sich die im Panel zuvor gemachten Einstellungen wieder: Neben dem Datenpunkttyp wird der Datenpunkt angezeigt sowie die Beschreibung des Datenpunktes. Darunter wird das abgefragte Zeitintervall dargestellt.

Die Tabelle stellt die Werte aus der Datenbankabfrage dar:

• Bezeichnungen: enthält entweder Datenpunktnamen oder DPE Beschreibung.

• Zeitpunkt: Einträge der Zeitpunkte gemäß der Verdichtungsstufe C1 des jeweiligen Datenpunktes.

• Wert: aus der Datenbank ausgelesene Werte bzw. in die Datenbank zu schreibenden Werte.

• Einheit: falls im Datenpunktelement des Datenpunktes die Einheit angegeben ist.

• Status: isteiner der Werte nicht gültig (Status "Ungültig"), wird er hellblau dargestellt (zusätzlich zum Text).

• Benutzer: Zeigt den Benutzer, der zum Zeitpunkt der Eingabe eines Laborwertes, in WinCC OA eingeloggt war.

Ist einer der Werte nicht gültig ("ungültig"), wird er hellblau dargestellt (zusätzlich zum Text). Mit einem Klick auf eine Zelle der Spalte Wert geben Sie einen neuen Wert ein oder verändern Sie den Wert in der Tabelle (Hintergrund der Zelle wechselt auf weiß).

Der Tastenblock:

• Schließen:schließt das Panel.

• Periode+: blendet die nächste Periode ein.

• Periode -: blendet die vorherige Periode ein.

• Heute: blendet die Periode "heute" ein (abhängig vom Zeitpunkt des Schichtbeginns bis 0 Uhr, siehe Zentrale Einstellungen).

• Gestern: blendet die Periode "gestern" ein (abhängig vom Zeitpunkt des Schichtbeginns bis 0 Uhr ).

• Eigenschaften:öffnet das Panel Einstellungen Laborwerte.

• Übernehmen:speichert die geänderten Daten in die Datenbank.

• Hilfe:startet diese Seite der Online-Hilfe.
