PM-SERVER-Konfiguration

Der PM-SERVER kommuniziert mit den anderen Komponenten. Damit der PM-AGENT als Schnittstelle dienen und der PM-ANALYZE Daten liefern kann, muss der PM-SERVER konfiguriert werden.

Note: Der PM-SERVER hat eigene Archive und die Werte werden dort gespeichert. Der aktuelle Wert wird im Online Variablen-Archiv, alle Werte im Prozesswert-Archiv sowie alle Alarme im Melde-Archiv gespeichert.

Wenn Sie eine ältere Version von PM Add-ons verwenden oder Probleme mit der Verbindung/Kommunikation haben, fügen Sie die folgenden Registry-Einträge hinzu: Durch die Verwendung dieser Einträge wird automatisch die aktuelle TLS-Version verwendet:

HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\.NETFramework\v4.0.30319:

Table 1. Registry-Einträge
SystemDefaultTlsVersions	SchUseStrongCrypto
Type = DWORD Value = 1	Type = DWORD Value = 1

Wählen Sie eine PM Agent Station aus und geben Sie einen Namen für die Station ein.

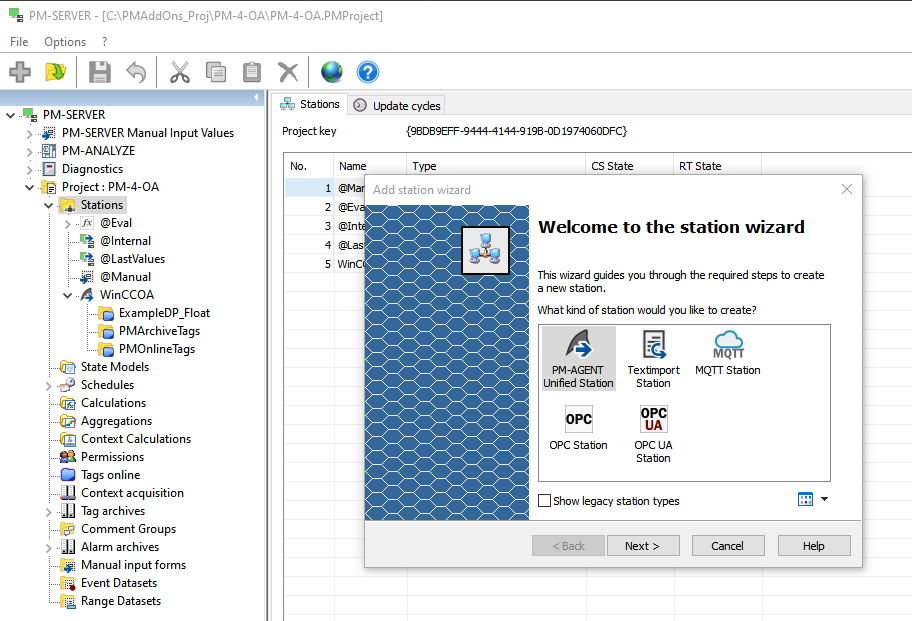

Figure 1. Eine Station erstellen
Wählen Sie die Einstellungen wie z. B. System Type:Local System usw. entsprechend Ihren Anforderungen.
Klicken Sie auf Next und Sie können hier WinCC OA als Ziellaufzeit auswählen. Die Auswahl bedeutet, dass der Port für den PM-AGENT in WinCC OA bereits korrekt eingestellt ist (Standard-HTTPS-Port):

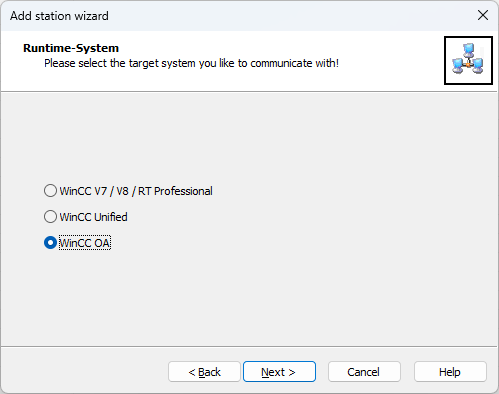

Figure 2. Select WinCC OA as the target runtime
Es wird eine Zusammenfassung angezeigt
Unter einer Neue Station auf der Registerkarte Verbindung wird automatisch eine Standard-URL angezeigt. Konfigurieren Sie die URL: https://LOCALHOST:portnumber. Zertifikate müssen für HTTPS akzeptiert werden.

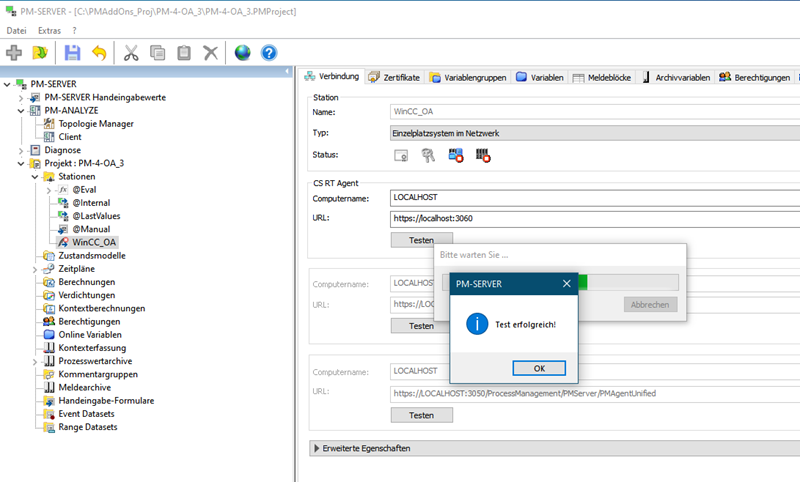

Figure 3. URL konfigurieren
Prüfen Sie, ob die Verbindung funktioniert - siehe Abbildung oberhalb.
Prozesswertarchive enthalten Werte. Erstellen Sie unter Prozesswertarchive ein neues Prozesswertarchiv über Neues Prozesswertarchiv.

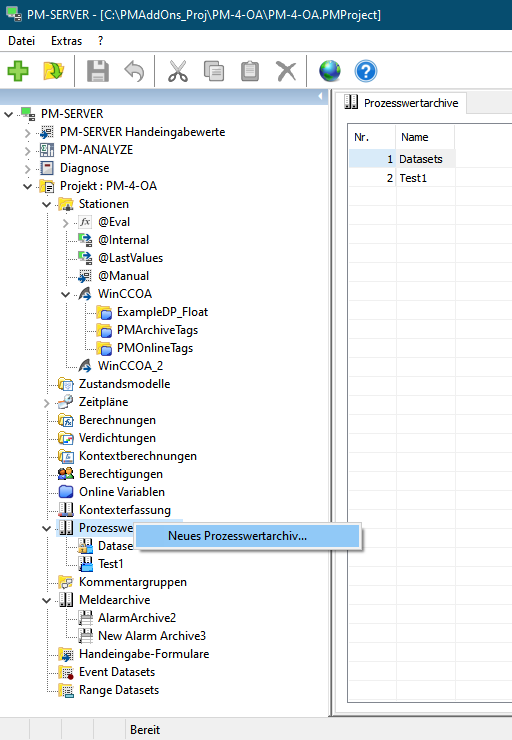

Figure 4. Ein neues Prozesswertarchiv hinzufügen

Falls erforderlich, können Sie den Namen des Archivs später auf der General tab ändern:

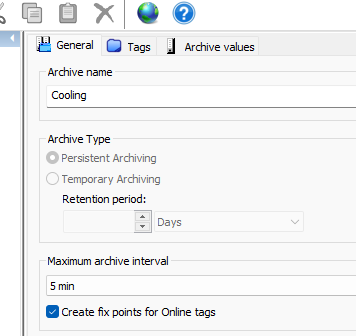

Figure 5. Änderung des Archivnamens
- Wählen Sie den Archivtyp Persistent Archiving für das neue Archiv:

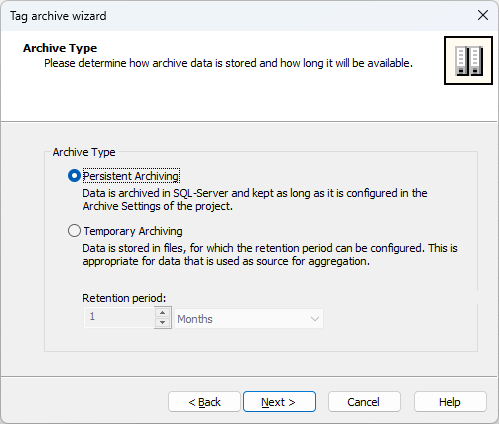

  Figure 6. Archivtyp wählen
- Wählen Sie die erstellten Stationen aus. Standardmäßig sind alle Stationen ausgewählt.

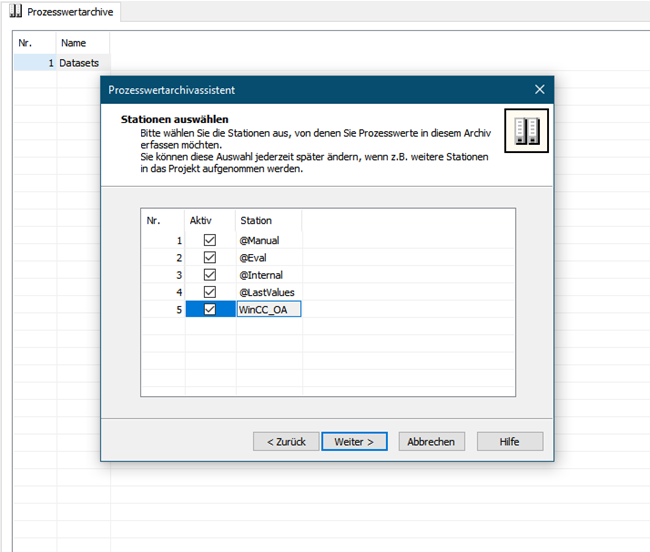

  Figure 7. Stationen wählen
- Fügen Sie Variablen (Datenpunkte) hinzu

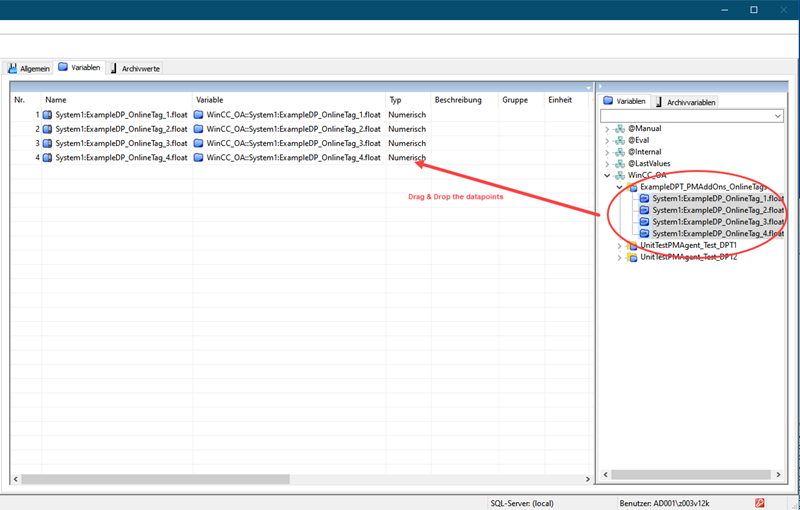

  Figure 8. Hinzufügen von Variablen (Datenpunkten) per Drag&Drop
- Weitere Informationen finden Sie in der PM-SERVER-Hilfe. Sie können die Hilfe über die Schaltfläche Hilfe des Assistenten aufrufen.
Um WinCC OA-Werte anzeigen zu können, müssen Archivvariablen importiert werden. Importieren Sie die Archivvariablen über Stationen > Archivvariablen importieren

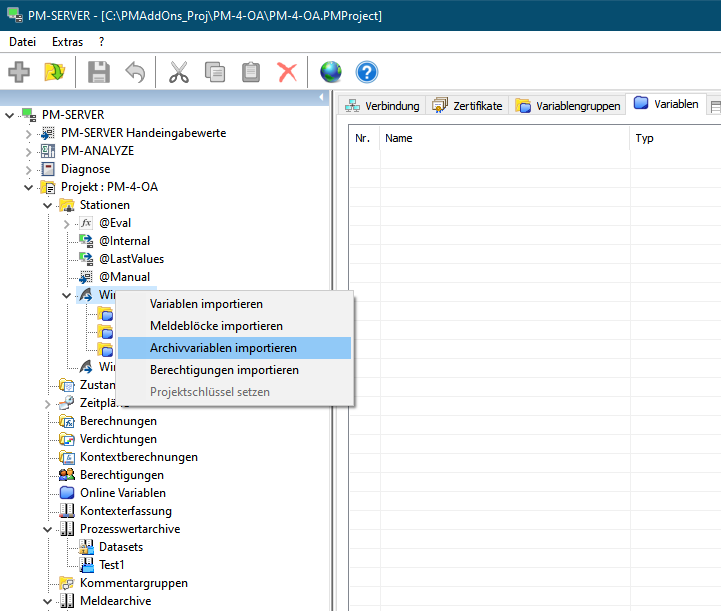

Figure 9. PM-Server - Archivvariablen importieren
Um Alarme anzuzeigen, erstellen Sie ein Meldearchiv über Neues Meldearchiv. Im Mapping für die Alarme werden standardmäßig die Attribute 1 bis 6 (gelb markiert) angezeigt. Die anderen Attribute müssen importiert werden, um sie anzuzeigen. Weitere Informationen finden Sie in der PM-SERVER-Hilfe. Sie können die Hilfe über die Schaltfläche Hilfe des Neues Meldearchiv-Wizards öffnen.

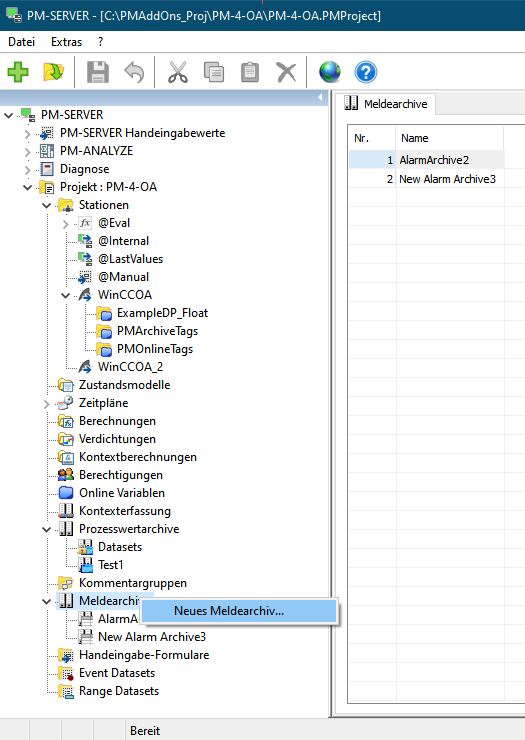

Figure 10. Ein Meldearchiv hinzufügen
Passen Sie die Spalten eines Meldearchivs an:

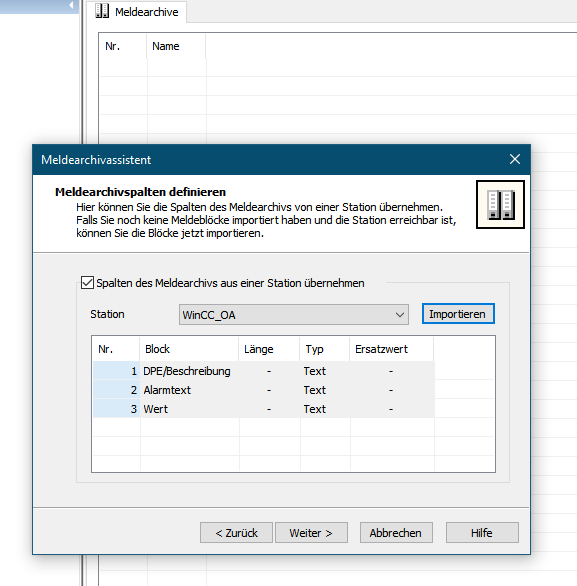

Figure 11. Meldearchivspalten definieren

PM-SERVER - Neue Werte

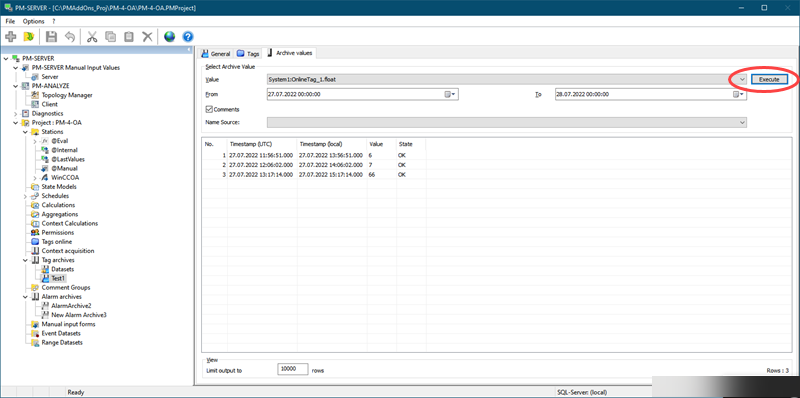

Note: Um neue Werte anzuzeigen, müssen Sie auf dem PM-SERVER auf die Schaltfläche Execute unter Prozesswertarchive/[Prozesswertarchiv] oder Meldearchive/[Meldearchiv] klicken.

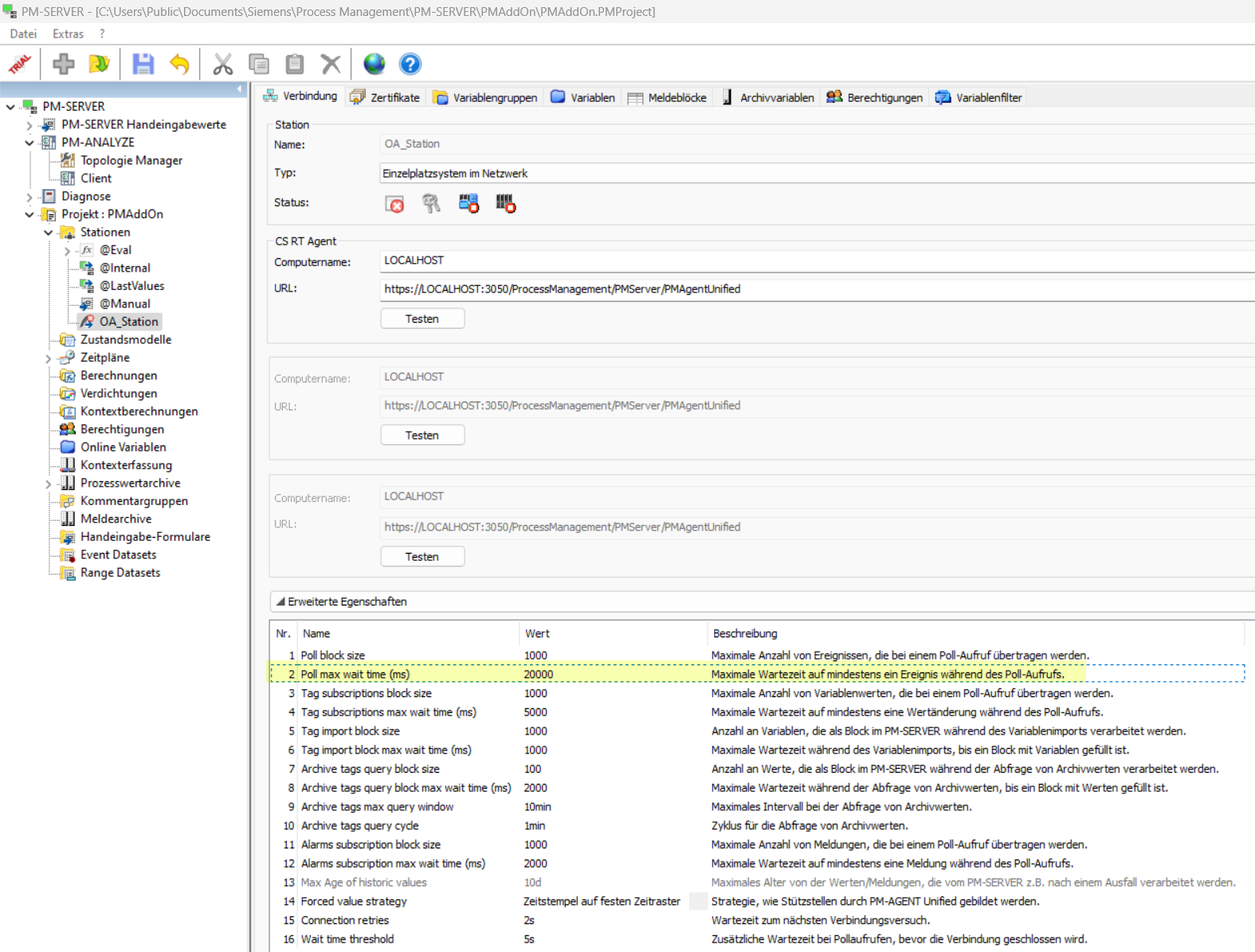

Note: Im Moment verwendet/implementiert der ETM-Agent diese Art von Polling nicht. Daher können Sie die folgende Einstellung (Poll max wait time (ms)) auf eine hohe Zahl (z. B. 20000 (20s)) setzen, um die CPU- und Netzwerklast zu reduzieren:
