Parametrierung von Objekten

DasParametrierpanel eines Objektes öffnet sich automatisch nachdem das Objekt zu einem Panel hinzugefügt wird. Das Parametrierpanel kann auch über dasEigenschaftenfenster -> $-Parametergeöffnet werden.

Beispiel

Dieses Kapitel soll beispielhaft zeigen, wie bei einer Parametrierung der STD_OBJECTS vorzugehen ist. Details zur Parametrierung einzelner Konfigs entnehmen Sie den Kapiteln im Modul PARA.

1. Öffnen Sie das Katalogfenster im Grafikeditor über View Menü-> Catalogs -> [version] und ziehen Sie aus STD_OBJECTS das Objekt ANALOG2 in ein Panel. Legen Sie einen neuen DP an (siehe Arbeiten mit Objekten).

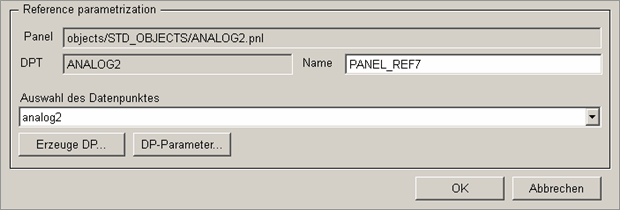

2. Öffnen Sie das Panel Referenzparametrierung über die Schaltfläche ... ($-Parameter) des Eigenschaftenfensters:

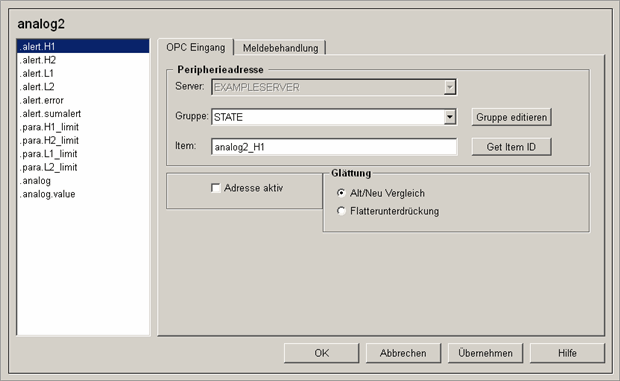

1. Öffnen Sie das Eigenschaftenpanel über die DP-Parameter... -Schaltfläche:

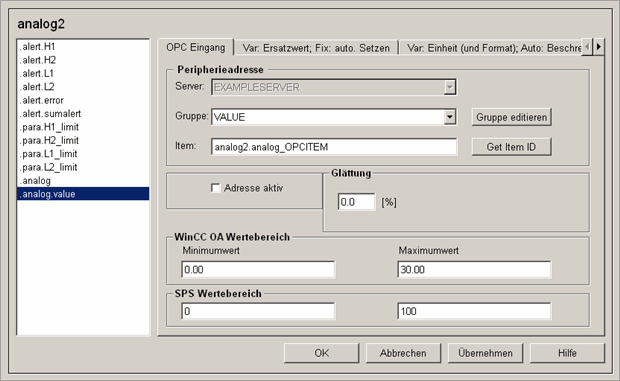

1. Klicken Sie in der Auswahlliste links auf das Datenpunktelement .analog.value.

1. Setzen Sie bei allen Datenpunktelementen auf der Registerkarte für die Parametrierung der Peripherieadresse die CheckboxAdresse aktiv.

2. Parametrieren Sie weitere Konfigs wie z.B. eine Meldebehandlung oder Beschreibung, Einheit und Format.

3. Klicken Sie auf Übernehmen.

4. Klicken Sie auf OK, wenn die Balkenanzeige verschwindet.

Ergebnis

Sie haben damit ein funktionsfähiges STD_Objekt erzeugt. Im Bedienpanel sind vorläufig noch alle Anzeigen auf "invalid" gesetzt. Das ändert sich erst, wenn Sie Werte von der Peripherie erhalten.

Sie können mit Hilfe des Simulationspanel diese Peripherie simulieren und Werte an das Objekt schicken (siehe Arbeiten mit dem Objekt).
