Parametrierung der Aktionen

Im Fenster für die Parametrierung der Aktionen können die verschiedenen Aktionen parametriert werden, die in einem Programm ausgeführt werden sollen. Der Scheduler kann Werte von Datenpunkten ändern, Rezepte aktivieren, Pop-up Meldungen anzeigen, Alarme aktivieren oder ein benutzerdefiniertes Skript starten, wenn die erstellte Bedingung erfüllt wird.

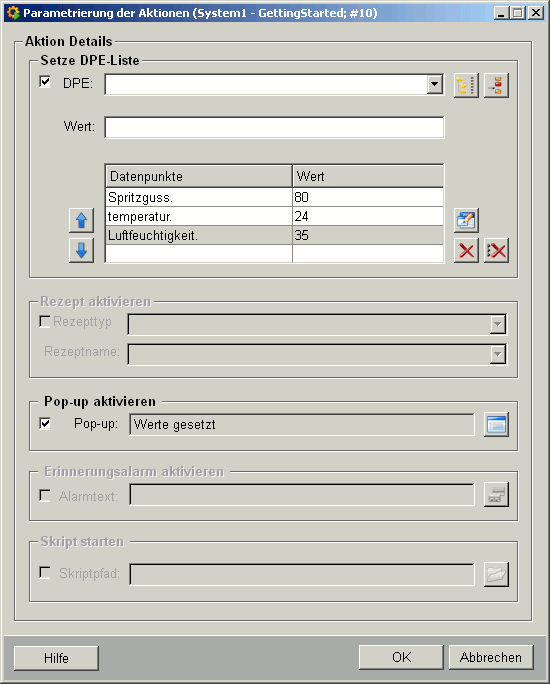

Abbildung 1. Parametrierung der Aktionen

Hinweis

Es können nur vordefinierte Kombinationen der Aktionen erstellt werden.

Hinweis

Wenn Sie eine Ein/Aus -Bedingung definiert haben, können Sie auch Ein- und Aus -Aktionen definieren.

Setze DPE Liste

Ermöglicht das Erstellen einer DPE-Liste. Wenn die Bedingung erfüllt wird, werden die Datenpunkte auf die definierten Werte gesetzt.

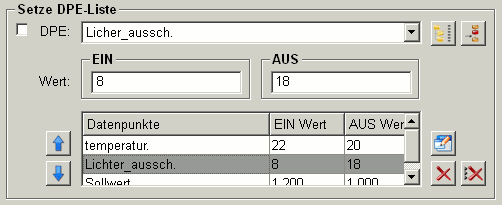

Abbildung 2. Beispiel einer DPE-Liste und Ein/Aus -Aktionen

Über die Schaltfläche kann ein Datenpunktelement ausgewählt werden.

Über die Schaltfläche kann der ausgewählte Datenpunkt der den benutzerdefinierten Wert enthält zu der Tabelle hinzugefügt werden.

Erlaubt das Bearbeiten einer Zeile in der Tabelle die nur dann angezeigt wird, wenn eine Zeile die in der Tabelle existiert, bearbeitet wird.

Verschiebt die ausgewählte Zeile eine Zeile hinauf.

Verschiebt die ausgewählte Zeile eine Zeile hinunter.

Über die Schaltfläche kann die ausgewählte Zeile bearbeitet werden.

Löscht die ausgewählte Zeile.

Löscht alle Zeilen

HINWEIS

Wenn ein Datenpunkt gesetzt werden soll und ein Projekt nicht läuft, wird der Datenpunkt nicht gesetzt. Der Datenpunkt wird erst nachdem das Projekt gestartet wurde, gesetzt.

Rezept aktivieren

Ermöglicht das Auswählen von vorhandenen Rezepten die über Rezepte-Erweiterung erstellt wurden aus der Combobox. Wenn die Bedingung erfüllt wird, wird das Rezept aktiviert.

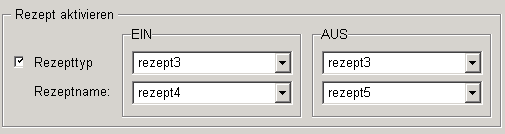

Abbildung 3. Rezept-Aktion

Hinweis

Die Rezepte werden nicht überprüft. Sie müssen die Gültigkeit der Rezepte selbst überprüfen.

Pop-up aktivieren

Zeigt ein Pop-up auf den parametrierten Benutzeroberflächen. Siehe Kapitel Parametrierung von Pop-ups für detaillierte Informationen.

Pop-up Text: Die Meldung, die angezeigt wird.

Zeigt die Pop-up Details an.

Abbildung 4. Parametrierung des Pop-ups

Erinnerungsalarm aktivieren

Wenn die Scheduler-Bedingung erfüllt wird, wird ein Alarm der Klasse scAlert gesendet. Die Alarme können durch Quittieren am Alarmschirm gelöscht werden.

Über die Schaltfläche können die Alarmtexte bearbeitet werden.

Skript starten

Wenn die definierte Bedingung erfüllt wird, wird das ausgewählte benutzerdefinierte Skript aus dem Verzeichnis <proj_path>/scripts ausgelöst.

Hinweis

Der Scheduler hat keinen Einfluss auf das Skript, sondern löst die Aktion nur aus. Der Benutzer muss sich selbst um die Sinnhaftigkeit des Skripts kümmern.
