Modbus/TCP-Server - Konfiguration

Öffnen Sie das Konfigurationspanel des Modbus/TCP-Servers über das System Management:

Abbildung 1. System Management - Registerkarte Treiber

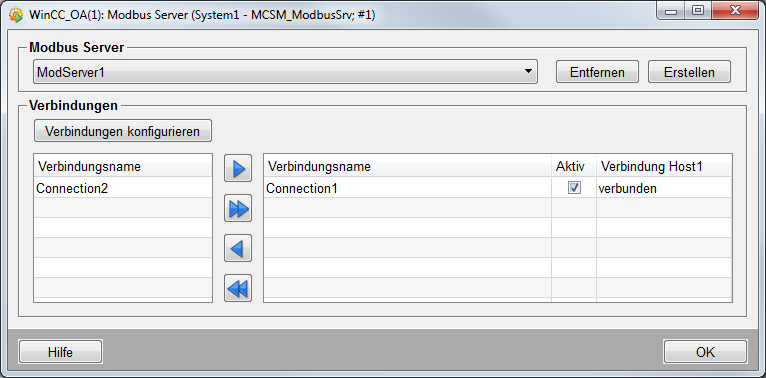

Abbildung 2. Parametrierpanel des Modbus/TCP Treibers

Modbus Server

Diese Combobox enthält alle verfügbaren Modbus-Server-Datenpunkte.

Entfernen

Entfernen des aktuell gewählten Modbus-Servers.

Erstellen

Klicken Sie auf diese Schaltfläche um einen neuen Modbus-Server-Datenpunkt vom Typ _ModServer anzulegen. Sie müssen nur die Server-Nummer angeben, der Name wird automatisch auf "ModServer<Nummer>" gesetzt. Die Nummer entspricht der Managernummer.

Verbindungen

Die Tabelle auf der linken Seite beinhaltet alle verfügbare Verbindungen. Die Tabelle auf der rechten Seite zeigt, welche Verbindungen dem ausgewählten Server zugewiesen wurden sowie den Zustand dieser Verbindungen. Nur Clients mit einer der hier definierten IP-Adressen/Hostnamen können sich zum Server verbinden.

Um eine Verbindung für den Server aktiv zu schalten, muss sie mit den Pfeilschaltflächen dem Server zugewiesen und in der Verbindungskonfiguration aktiviert werden.

Verbindungen konfigurieren

Diese Schaltfläche öffnet das folgende Panel zum Anlegen und Konfigurieren von Verbindungen.

Verbindung

Diese Combobox enthält alle bereits erstellten Verbindungen.

Erstellen

Ermöglicht das Anlegen neuer Verbindungen.

Entfernen

Entfernt die aktuell ausgewählte Verbindung.

Beschreibung

Beschreibungstext zur Verbindung.

Einstellungen

  • Host: Definieren Sie den Hostnamen oder die IP-Adresse des Clients, der sich zum Server verbinden können soll.

  • Aktiv: Aktivieren/Deaktivieren der ausgewählten Verbindung.

Anmerkung:

Folgende Formate sind zur Definition einer IP-Adresse erlaubt:

  • IPv6 Adresse, z.B.: “2001:0db8:85a3:08d3:1319:8a2e:0370:7344“

  • IPv4 Adresse im IPv6 Format, z.B.: "::ffff:192.168.1.222“

  • IPv4 Adresse, z.B.: “192.168.1.222“

Bei Verwendung von Hostnamen muss eine verlässliche Namensauflösung gegeben sein. Wird "*" als Hostname einer Verbindung festgelegt, so werden alle sich verbindenden Clients akzeptiert.

Falls Hostnamen verwendet werden, muss eine verlässliche Namensauflösung vorhanden sein!

Wenn "*" als Hostname einer Verbindung festgelegt wird, werden alle sich verbindenden Clients akzeptiert.

Status

  • Verbindung Host1: Zeigt den aktuellen Verbindungsstatus von Host1.

  • Verbindung Host2: Zeigt den aktuellen Verbindungsstatus vom redundanten Host.
