Um in WinCC OA die Privatzonen nutzen zu können, wird in der Kamera-Konfiguration der Parameter privacy verwendet.
Im WinCC OA im Kamera Parametrierungsdialog: Addons > Video > Object Explorer > Kamera > Konfiguration unter Parameter:
hinzufügen.

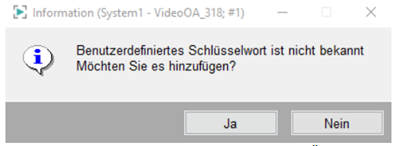

Einmalig muss der Parameter privacy im WinCC OA angelegt werden. Dazu folgendes Fenster bestätigen:
Im WinCC OA-Konfigurationspanel auf Übernehmen und dann mit OK bestätigen, um die Änderung zu übernehmen.
Syntax und Pixel-Auflösung
Die Syntax für den Parameter privacy ist: privacy=<Breite>,<Höhe>@<X-Position>,<Y-Position>.
Diese Werte sind relativ in Prozent, sprich Wert 100 bedeutet volle Breite/Höhe. X-Position und Y-Position sind bezogen auf die obere linke Ecke des Rechtecks.
privacy=50,50@25,25 ergibt also ein Rechteck, dass 50% der Breite und Höhe einnnimt und dessen obere linke Ecke bei 25% sitzt - somit entsprechend "zentriert".
Um mehrere Zonen zu definieren, werden die Bereiche mittels + verkettet: privacy=20,20@20,20+20,20@60,60.
Möchte man statt der Standardverpixelung das Erscheinungsbild verändern, z.B. in gröbere oder feinere Pixelblöcke, so kann dies als zusätzlicher Wert an die Rechteckdefinition angehängt
werden. Der Parameter wird hierbei durch ein angehängtes "R<n>" ergänzt, wobei für <n> Werte zwischen 2 (grob)
und 64 (fein) erlaubt sind.
Farbliche Flächen
Alternativ zu der Verpixelung gibt es ebenso die Möglichkeit vollflächige Privatzonen zu konfigurieren. Hierbei wird die Rechteckdefinition um den Parameter R0C ergänzt,
gefolgt von einer Farbdefinition in Hex-Schreibweise.
