Wasserversorgung

Das Anlagenbild Wasserversorgung (<proj_path>/panels/mainpanels/water_supply.pnl) zeigt ein Szenario aus mehreren Quellfassungen, Sammelkanälen, Reservoiren, und einem Verteilnetz. Mehrere Klappen regeln den Zufluss und den Abfluss von und zu den Behältern. Durchflussmesser erfassen die aktuellen Mengen bzw. kumulieren die absoluten Mengen zu Zählwerten.

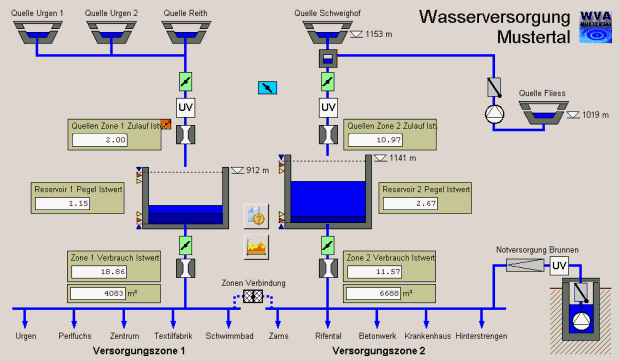

Abbildung 1. Anlagenbild Wasserversorgung

Mausklick links auf die Gerätesymbole wie Klappen (Schieber), Pumpen oder Messwertanzeiger öffnet immer einen Bediendialog. Ein rechter Mausklick öffnet ein Kontextmenü für Parametrierung, Simulation und wenn möglich erweitertes Trending.

Alle "Geräte"-Symbole in diesem Anlagenbild wurden mittels "Komplexer Standardsymbole" realisiert. Diese, im Lieferumfang von WinCC OA mitgelieferten Objekte arbeiten immer in Verbindung mit einem komplexen (baumartig strukturierten) Datenpunkt (siehe auch Datenpunktkonzept).

Komplexe Standardsymbole zeichnen sich unter anderem dadurch aus, dass vollkommen standardisierte Dialoge zum Einsatz kommen und die tatsächlich angezeigten Punkte für den Benutzer durch die aktuell vorhandenen (aktivierten) Peripherie-Adressen definiert werden.

Einfache Bedienhandlungen

Folgende Bedienhandlungen empfehlen sich bei der Beschäftigung mit dem Anlagenbild:

  • Öffnen des Bediendialoges zu einer der Zuflussklappen und Vorgabe eines neuen Stellgrades.

  • Handvorgabe eines neuen Pegelwertes eines Reservoirs (Mausklick rechts auf einen Pegelanzeiger, Auswahl von "Simulation" im erscheinenden PopUp-Menü, Eingabe des Wertes "0" in das Feld "Originalwert" und Bestätigung mit Enter) - Es wird ein Tief-Alarm für den Behälter ausgelöst. (siehe auch Abschnitt Alarmhupe und Quittierung)

  • Durch Anklicken der Niveau-Alarmanzeiger (rote und gelbe Dreiecksymbole) bei den Reservoiren wird kurz die eingestellte Alarmgrenze angezeigt. Klick auf die blauen Nieveau-Grenz-Symbole zeigt den Wertebereich. Durch Klick auf die Wasserfläche kann der aktuelle Pegel für 3sec eingeblendet werden.

  • Ein Klick auf das gefüllte Trendsymbol zwischen den beiden Behältern öffnet einen Summentrend (kumulative Darstellung) der 5-min Mittelwerte der Verbrauchswerte.

  • Öffnen der Zählwertübersicht für einen der beiden Verbrauchszählwerte durch Mausklick links auf die Wertanzeige. (z.B.: Zone 1 Verbrauch [m³])

Besonderheiten

Komplexe Standardsymbole sind sehr vielseitige Objekte. So können beispielsweise mit nur wenigen Mausklicks Betriebsstundenzähler zu Geräten hinzugefügt werden (siehe auch Grundlagen Wartungspaket). Auch die Berechnung von echten verdichteten Werten (Stundenmittelwerte, Tagesmaxima, Monatssummen,...) ist bei Verwendung von komplexen Standardsymbolen bereits integriert.

Zugehörige Datenpunkttypen

In der Wasserversorgung werden Datenpunkte der folgenden Datenpunkttypen verwendet:

  • ANALOG1 - Analoge Messwerte mit Verdichtungsstufen

  • PUMP2 - Pumpenobjekte

  • SLIDE_VALVE2 - Klappen (Schieber)

  • WH_SC1 - Betriebsstundenzähler für die Pumpen

Strukturen und Parametrierungen lassen sich am besten im Modul Para betrachten. Dieses kann durch Start des letzten Managers in der Liste der Console geöffnet werden (siehe auch Grundlagen PARA). Details zu Datenpunkttypen und Datenpunkten finden sich im Abschnitt Datenpunkttypen und Datenpunkte.

Anmerkung:

Für das Szenario Wasserversorgung ist eine extrem vereinfachte Prozesssimulation implementiert. Diese kann in der Start-Kaskade im Punkt "Simulation" bei der Auswahl "Einstellungen" aktiviert werden. Bei eingeschalteter Simulation sind die Pegelstände und Durchflussmengen direkt von den Klappenstellungen abhängig und können durch manuelle Beeinflussung manipuliert werden (keine Regelung).
