Verkehrsübersicht

Das Anlagenbild Verkehrsübersicht (<proj_path>/panels/mainpanels/traffic_control.pnl) zeigt einen Straßenabschnitt mit Tunnelportal. Diverse Wechselverkehrszeichen und schaltbare Verkehrszeichen beeinflussen den Verkehr auf diesem mehrspurigen Szenario. Es handelt sich dabei um die "Verkehrssicht" wie sie auch bei einer Tunnelleitwarte für den Abschnitt angezeigt werden könnte.

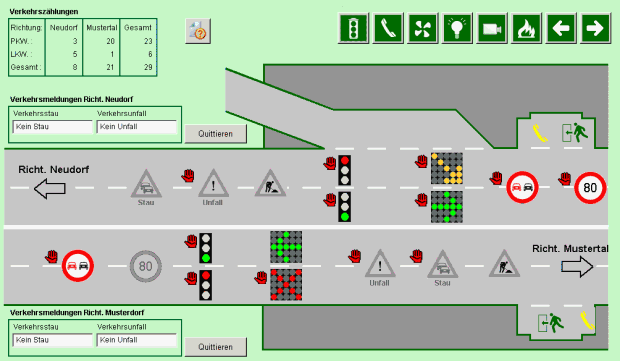

Abbildung 1. Anlagenbild Verkehrsübersicht

Die Verkehrszeichen und Ampeln können direkt durch Mausklick links auf das jeweilige Symbol bedient werden. Der Automatikmodus ist statisch und ohne unterlagerte Gesamt-Simulation.

Die Auswertung der Zählschleifen-Daten ist links oben tabellenförmig dargestellt.

Die Navigationselemente rechts oben deuten an, dass üblicherweise bei solchen Verkehrsbildern auch andere Sichten auf den Abschnitt parametriert sind (z.B.: Notrufanlage, Lüftungssystem, Beleuchtung, Videoüberwachung und Brandmeldung).

Einfache Bedienhandlungen

Folgende Bedienhandlungen empfehlen sich bei der Beschäftigung mit dem Anlagenbild:

  • Manuelles Aktivieren eines Warnschildes ;Achtung Stau; - es erfolgt eine quittierungspflichtige Alarmmeldung für die betreffende Fahrspur.

  • Manuelles Schalten von Ampeln oder Spursignalen.

Zugehörige Datenpunkttypen

Datenpunkte von folgenden Datenpunkttypen werden im Anlagenbild Verkehrsübersicht verwendet:

  • TC_TRAFFIC_ALERT

  • TC_TRAFFIC_COUNT

  • TC_TRAFFIC_LIGHTS

  • TC_TRAFFIC_SIGN

Strukturen und Parametrierungen lassen sich am besten im Modul Para betrachten. Dieses kann durch Start des letzten Managers in der Liste der Console geöffnet werden (siehe auch Grundlagen PARA). Details zu Datenpunkttypen und Datenpunkten finden sich im Abschnitt Datenpunkttypen und Datenpunkte.

Anmerkung:

Um im Anlagenbild "Verkehrsübersicht" einfache Bedienhandlungen durchführen zu können, muss bei den Simulationseinstellungen der Punkt "Rückmeldungssimulation" aktiviert sein. (siehe auch Rückmeldungssimulation)
