Zeitvergleichstrend

Das Wert-Zeit Trendwidget von WinCC OA erlaubt die Parametrierung von mehreren Anzeigebereichen innerhalb eines Trends. Zwischen solchen Anzeigebereichen kann ein Zeitversatz parametriert werden.

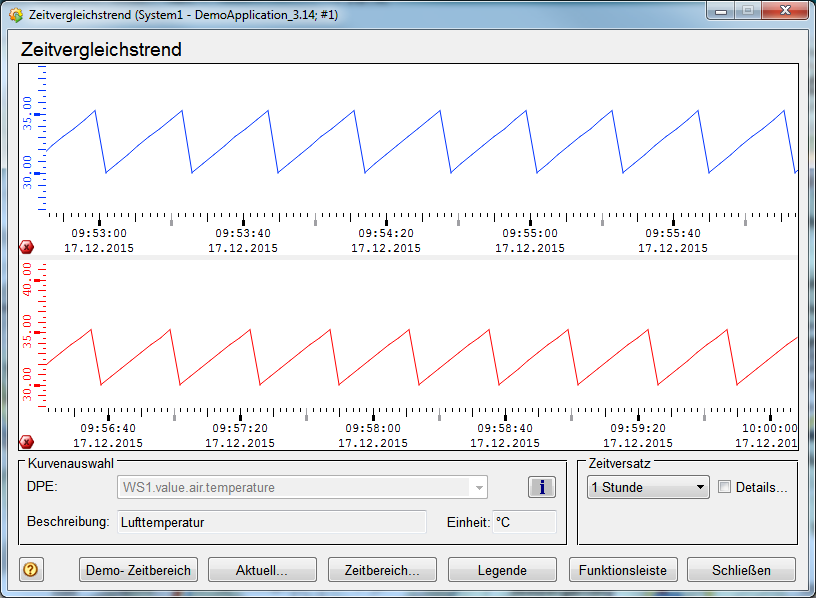

Der Zeitvergleichstrend ( <proj_path>/panels/vision/tc_trend.pnl ) nutzt diese Funktionalität. Er kann entweder zur freien Auswahl eines beliebigen (archivierten) Analog- oder Binärwertes aufgeschalten werden, oder aber fix und unveränderlich für einen bestimmten Datenpunkt. Welche Variante zum Einsatz kommt, wird beim Aufschalten über $-Parameter (siehe auch $-Parameter) mitgegeben.

Der Zeitvergleichstrend kann entweder allgemein (also für Benutzer wählbare Datenpunkte) aus der Start-Kaskade aufgeschaltet werden. Oder man wählt im Anlagenbild Wasserversorung durch Anwahl eines der Durchflussmesser-Symbole die "fixierte" Aufschaltvariante.
