Balken-Trend

Basierend auf dem Balken-Trend-Widget (siehe auch Balken-Trend) wurde ein allgemeines Panel zur Anzeige von dynamischen Feldern ("Dyn-Datenpunkten" siehe auch Datenpunkttypen) implementiert. Der in der DemoApplication verwendete Balkentrend Summentrend (<proj_path>/panels/vision/bar_trend.pnl) dient der Anzeige von Datenpunktelementen der folgenden Datentypen:

  • dyn_int

  • dyn_uint

  • dyn_float

  • dyn_bool

Diese Datenpunktelemente tragen als Nutzinformation also eindimensionale Felder. Die Anzeige erfolgt derart, dass auf der horizontalen Achse der Index innerhalb des Feldes und der Wert selbst über die Balkenhöhe visualisiert wird. Alle Werte stammen von ein und demselben Datenpunktelement mit dem selben Zeitstempel, geben also im Normalfall keinen zeitlichen Bezug an.

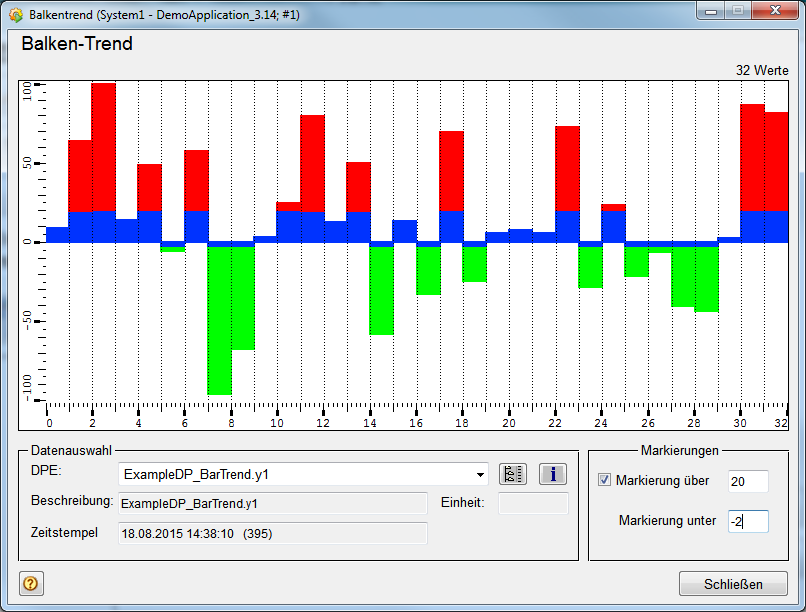

Abbildung 1. Balken-Trend der DemoApplication

Die Selektion des Datenpunktelementes erfolgt entweder über die Combobox (letzte verwendete Datenpunktelemente), oder durch Direkteingabe des Datenpunktnamens. Selbstverständlich kann auch über den Datenpunktselektor rechts neben der Combobox ein Element gewählt werden. Die Schaltfläche mit dem blauen "i" zeigt Detailinformationen zum gewählten Datenpunktelement.

Anmerkung:

Das Balken-Trend-Widget von WinCC OA kann noch weit mehr, als hier beim Anwendungsbeispiel Balken-Trend in der DemoApplication verwendet wurde. So ist es möglich, jeden Balken für sich extra einzufärben, Fehler- und Mittelwertindikatoren aufzuschalten und vieles mehr. Näheres dazu findet sich im Abschnitt Balkentrend.
