Variabler Trend

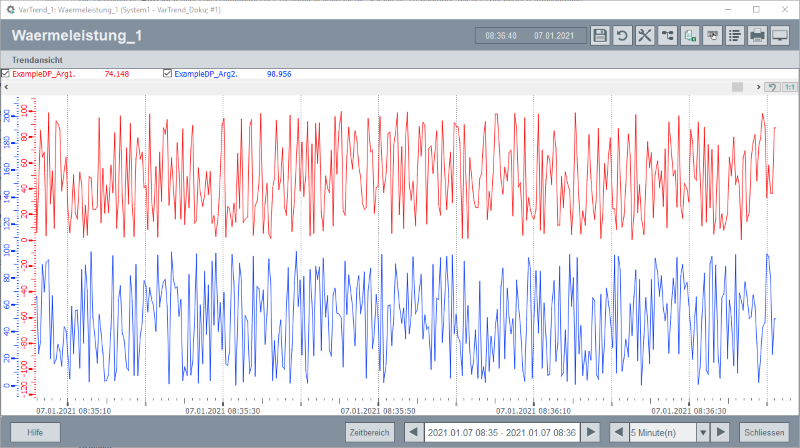

Im vorigen Abschnitt haben wir einen Trend als vollkommen konfigurierbares, recht umfangreiches Grafikobjekt angewandt. Auf dieser Basis steht für die Benutzer in WinCC OA auch ein höherwertiges Werkzeug zur Anzeige von Wert-Zeit-Verläufen zur Verfügung: der "Variable Trend".

Anders als im Abschnitt Anzeige von historischen Daten in Trends beschrieben, kann der Variable Trend für die Anzeige beliebiger Kurven und Gruppen von Kurven herangezogen werden. Die Zusammenstellung, welche Kurven über welche Zeiträume gemeinsam betrachtet werden sollen, erfolgt durch den Endanwender zur Laufzeit (User Interface/Modul Vision). Solche Zusammenstellungen können auch als Konfigurationen abgespeichert werden, so dass der Anwender seine "üblichen" Ansichten einfach per Mausklick aufrufen kann.

Der Variable Trend kann aus dem System-Management-Panel, Registerkarte Auswertungen ð Variabler Trend aufgerufen werden. Selbstverständlich kann man diesen Aufruf auch auf jede beliebige Schaltfläche legen. In der später behandelten Bedienoberfläche der "Panel Topologie" (siehe Panel Topologie) existiert auch eine vorbereitete Schaltfläche zum Öffnen des Variablen Trends .

Mehr Informationen zum Variablen Trend finden Sie in der Online-Hilfe im Kapitel Grundlagen Variabler Trend.
