Summenmeldungen generieren

Die Generierung der Summenmeldungen passiert durch Knopfdruck im Topologie-Parametrierpanel. Diese Art der Generierung der Summenmeldungen ist dann sinnvoll, wenn neue Panels in die Topologie integriert (kopiert) wurden bzw. die Generierung bewusst noch nicht angestoßen wurde. Nach der Parametrierung einer Paneltopologie und klicken der Taste "Speichern" (siehe auch Parametrierpanel der Paneltopologie/Summenmeldung - Topologie) am Topologie-Parametrierpanel wird der Benutzer schon darauf hingewiesen, dass die Möglichkeit zur Generierung der Summenmeldungen besteht.

Anmerkung: Nachdem eine Topologie mit Summenmeldungen definiert wurde, können die zugehörigen Panels mit dem grafischen Editor Modul GEDI bearbeitet werden. Wird ein Panel auf diese Weise editiert, genügt das Speichern der Änderungen und die Aktualisierung der Summenmeldungen erfolgt automatisch!

Zum besseren Verständnis folgende Erklärung, wieder bezugnehmend auf die Beispieltopologie abgebildet auf der Seite Einstellung der Knotenparameter: Einfügen eines weiteren Gerätes (z.B. Pumpe P02 vom Datenpunkttyp PUMP2) im Anlagenbild Anlage_2 mit Hilfe des grafischen Editors Modul GEDI und speichern der Änderungen. Wird ein Alarm durch die neu hinzugefügte Pumpe ausgelöst, so erfolgt das Hochmelden dieser Meldung über das Panel Anlage_2 zum StartPanel. Die Generierung der Summenmeldung muss daher nicht neu im Parametrierpanel angestoßen werden. Die Aktualisierung des editierten Panels in der Topologie, wird automatisch durch das Speichern der Änderungen im Modul GEDI hervorgerufen.

VORSICHT:

Beachten Sie, dass, wenn Sie einen Datenpunkt + Dollarparameter in einem Panel über Wizard beim Ereignis "Acknowledge" manuell (als reiner Text) hinzufügen (hinschreiben), der Datenpunkt in die DP-Liste ohne ""-Zeichen aufgenommen wird. Fügen Sie die ""-Zeichen manuell hinzu (z.B. $dpe+"ExampleDP_Arg1").

Wenn Sie $Param+FixTxt beim Acknowledge-Wizard verwenden, muss die oben erwähnte Schreibweise verwendet werden.

Folgende Möglichkeiten gibt es für die Generierung der Summenmeldung:

  • für alle Bilder (Taste "ganzen Baum")

  • für alle Bilder, ab einem bestimmten Bild in der Hierarchie (Taste "ab akt. Knoten")

  • für ein bestimmtes Bild (Taste "akt. Panel")

VORSICHT: Beachten Sie, dass Summenmeldungen nur von den quittierbaren (also von Alarmen mit einem Acknowledge-Skript) Elementen gebildet werden können.

Pro Panel wird für jeden Prioritätsbereich eine Summenmeldung mit den Einstellungen aus dem oben erwähnten internen DP generiert. Änderungen an den Prioritätsbereichen werden automatisch am internen DP-Typ angepasst.

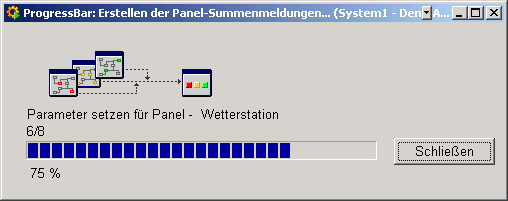

Während der Generierung der Summenmeldungen zeigt eine Fortschrittsanzeige den aktuellen Status an.

Abbildung 1. Fortschrittsanzeige bei der Generierung der Summenmeldungen

In den freien Panels (die nicht zur Panelhierarchie gehören) werden keine Summenmeldungen generiert bzw. geprüft.

Achtung

Da in verteilten Systemen die Summenmeldungen keine DPs von fremden Systemen enthalten dürfen, werden beim Generieren der Summenmeldungen DPs von anderen Systemen (enthalten in den Panels der Topologie) nicht in die DP-Liste der Panel Summenmeldungen aufgenommen (dieses Verhalten kann am internen Datenpunkt vom Typ _SumAlertPanel beim Meldebehandlungskonfig kontrolliert werden)! Falls DPs von anderen Systemen verwendet werden, weist ein Dialogfenster daraufhin, dass systemfremde DPs für die Summenmeldebehandlung nicht verwendet werden können. Nichtexistierende DPs werden auch nicht in die DP-Liste aufgenommen.
