Massenparametrierung mehrerer Datenpunktelemente

Massenparametrierung in der RDB-Verdichtung bedeutet, dass Verdichtungsberechnungen, die einem Datenpunktelement am Masterdatenpunkt hinzugefügt wurden, auf diese Datenpunktelemente von allen Datenpunkten desselben Datenpunkttyps mit nur einem Klick übernommen werden können. Dabei gilt Folgendes:

  • Der Datenpunkttyp muss einen Masterdatenpunkt besitzen.

  • Nur Datenpunktelemente, die vom Datentyp Int, UInt oder Float sind, können der RDB-Verdichtung hinzugefügt werden.

  • Nur Datenpunktelemente, die ein Archiv-PowerConfig am Masterdatenpunkt besitzen, können der RDB-Verdichtung hinzugefügt werden.

Die Massenparametrierung mehrerer Datenpunktelemente wird anhand des folgenden Beispiels beschrieben.

Massenparametrierung mehrerer Datenpunktelemente

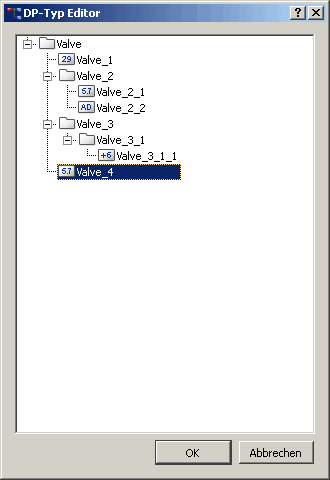

  1. Erstellen Sie einen Datenpunkttyp "Valve" mit z.B. dem folgenden Aufbau:

  2. Fügen Sie dem Datenpunkttyp einen Masterdatenpunkt hinzu.

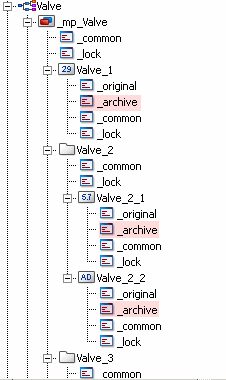

  3. Fügen Sie am Masterdatenpunkt jedem Datenpunktelement ein Archiv-PowerConfig hinzu.

  4. Erstellen Sie z.B. die folgenden 3 Datenpunkte am Datenpunkttyp:

  5. Öffnen Sie die RDB-Verdichtung (siehe Parametrierung - Einleitende Informationen).

  6. Fügen Sie der Baumansicht der RDB-Verdichtung das Datenpunktelement _mp_Valve.Valve_1 (für die Anleitung, wie ein neues Datenpunktelement der Baumansicht hinzugefügt wird, siehe Hinzufügen eines Datenpunktelementes).

  7. In der Baumansicht der RDB-Verdichtung ist jetzt folgende Struktur sichtbar

    :

  8. Fügen Sie der Baumansicht die beiden übrigen Datenpunktelemente hinzu (_mp_Valve.Valve_2.Valve_2_1 und _mp_Valve.Valve_3.Valve_3_1.Valve_3_1_1).

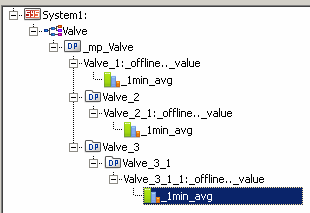

  9. In der Baumansicht der RDB-Verdichtung ist jetzt folgende Struktur sichtbar:

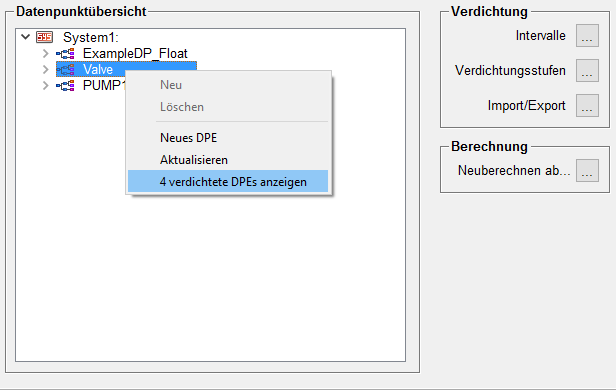

  10. Selektieren Sie die Option: <Anzahl> verdichtete DPEs anzeigen.

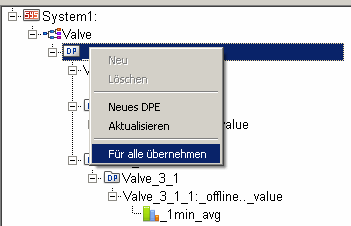

  1. Führen Sie einen rechten Mausklick auf den Masterdatenpunkt in der Baumansicht aus, um das Kontextmenü zu öffnen:

  2. Klicken Sie auf die Option "Für alle übernehmen", um die Verdichtungsberechnungen an den Datenpunktelementen für alle Datenpunkte dieses Datenpunkttyps zu übernehmen.

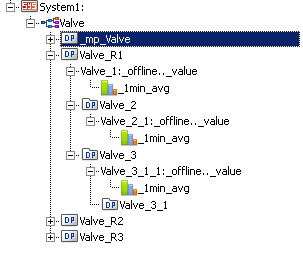

  3. Die 3 Datenpunkte wurden der Baumansicht hinzugefügt und enthalten an ihren Datenpunktelementen die gleichen Verdichtungsberechnungen, die am Masterdatenpunkt erzeugt wurden:

  4. Falls für bestimmte Datenpunkte an einem Masterdatenpunkt keine Verdichtungsberechnung stattfinden soll, müssen seine Verdichtungsberechnungen deaktiviert (siehe Aktivieren/Deaktivieren von Verdichtungsberechnungen) und/oder danach gelöscht werden (siehe Entfernen einer Verdichtungsberechnung). Beachten Sie, dass die Baumansicht aktualisiert werden muss (Option "Aktualisieren" des Kontextmenüs), damit die Änderungen richtig angezeigt werden.

Achtung

Das Hinzufügen neuer Verdichtungsberechnungen zu den Datenpunktelementen der Datenpunkte mit einem Masterdatenpunkt ist weiterhin möglich. Zu beachten ist, dass die Option "Für alle übernehmen" alle Verdichtungsberechnungen der Datenpunktelemente der Datenpunkte dieses Typs überschreibt. Das bedeutet, dass Verdichtungsberechnungen, die nur am Datenpunkt vorhanden sind, jedoch nicht am Masterdatenpunkt, mittels dieser Option gelöscht bzw. überschrieben werden.
