Anzeige von verdichteten Werten im Ereignisschirm

Die RDB-Verdichtung erlaubt es im Ereignisschirm die verdichteten Werte, die aus einer RDB-Verdichtungsberechnung berechnet wurden, im WinCC OA Ereignisschirm anzuzeigen (siehe auch Grundlagen Alarm- und Ereignisschirm).

Verdichtete Werte können nur imEreignisschirm im geschlossenen Modus angezeigt werden, wenn RDB verwendet wird. Die Kombination von zugleicher Anzeige von verdichteten Werten und den Basiswerten eines Datenpunktelementes wird unterstützt.

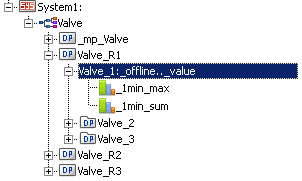

Anhand des folgenden Beispiels wird demonstriert, wie Sie verdichtete Werte im Ereignisschirm anzeigen können. Es wird davon ausgegangen, dass Datenpunkte, für die eine Berechnung von verdichteten Werten stattfindet, bereits vorhanden sind. In dem folgenden Beispiel wird das Datenpunktelement Valve.Valve_R1.Valve_1 verwendet, welches im Beispiel im Kapitel Massenparametrierung mehrerer Datenpunktelemente bereits erstellt wurde. Das Datenpunktelement besitzt die beiden folgenden Verdichtungsberechnungen, deren Ergebnisse später im Ereignisschirm angezeigt werden:

So zeigen Sie verdichtete Werte im Ereignisschirm an

  1. Öffnen Sie den WinCC OA Ereignisschirm, indem Sie im WinCC OA Systemmanagement auf die Schaltfläche "Ereignis Schirm" in der Registerkarte "Diagnostik" klicken.

  2. Klicken Sie auf die Schaltfläche , um die Eigenschaften des Ereignisschirms zu öffnen.

  3. Wählen Sie in der Registerkarte "Zeitbereich" den Modus "Geschlossen" und definieren Sie eventuell den Beginn und das Ende des Zeitbereichs.

  4. Wechseln Sie zur Registerkarte "Filter".

  5. Klicken Sie auf die Schaltfläche , um den DP-Selektor zu öffnen.

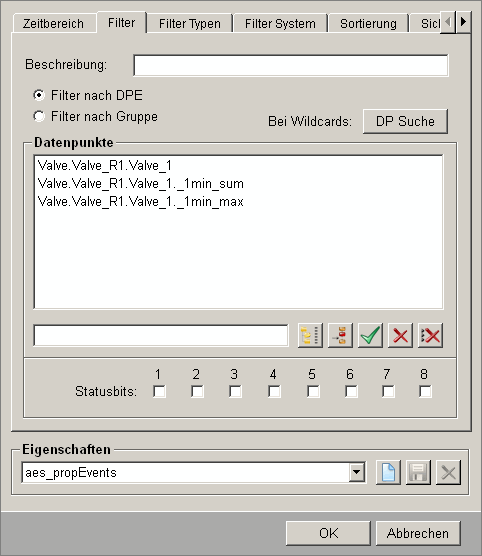

  6. Wählen Sie in der Registerkarte "DPE" des DP-Selektors das _original Config des Datenpunktelementes Valve.Valve_R1.Valve_1 aus, bestätigen Sie mit "OK" und fügen Sie diesen der Filterliste hinzu.

  7. Öffnen Sie erneut den DP-Selektor. Wählen Sie in der Registerkarte "Verdichtung" die Verdichtungsberechnung Valve.Valve_R1.Valve_1._1min_sum aus, bestätigen Sie mit "OK" und fügen Sie diese der Filterliste hinzu.

  8. Wiederholen Sie Schritt 7 für die Verdichtungsberechnung Valve.Valve_R1.Valve_1._1min_max.

Anmerkung: Um alle Verdichtungsberechnungen eines Datenpunktes der Filterliste hinzuzufügen, können auch Wildcards verwendet werden. Klicken Sie dazu auf die Schaltfläche "DP Suche". Für weitere Informationen siehe Eigenschaften der Meldetabelle.

  1. Klicken Sie auf "OK" in den Eigenschaften des Ereignisschirms, um die Einstellungen zu übernehmen, und starten Sie die Anzeige im Ereignisschirm, indem Sie auf klicken.

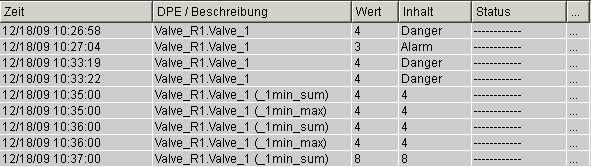

  2. Die verdichteten Werte und die Originalwerte des Datenpunktelementes werden jetzt im Ereignisschirm angezeigt. Zum Beispiel:

Als Datenpunktelementbeschreibung wird bei verdichteten Werten die Verdichtungsstufe der Verdichtungsberechnung in Klammern angezeigt (Spalte "DPE / Beschreibung"). Statt des Meldetextes (Spalte "Inhalt"), wird der verdichtete Wert ausgegeben. Wenn für das Datenpunktelement noch kein Wert registriert wurde, der verdichtet werden könnte, wird im Ereignisschirm der Wert 0 angezeigt.

Anmerkung: Der Rückgabe-Datentyp von verdichteten Werten ist float, damit auch AVG-Werte (Mittelwerte) bei Int-Werten korrekt angezeigt werden.
