ASCII Import und Export einer RDB-Verdichtungsparametrierung
Mithilfe des ASCII Imports und Exports der RDB-Verdichtung können Verdichtungsintervalle und Verdichtungsstufen und/oder die Verdichtungsberechnungen eines Datenbankbenutzers in eine ASCII-Datei exportiert werden, um diese in ein anderes WinCC OA RDB-Projekt wieder zu importieren.
Das Standard WinCC OA ASCII-Panel kann für diese Zwecke nicht verwendet werden.
Um die Verdichtungen pro Datenpunkt importieren zu können, müssen die Datenpunkte, für die die Verdichtungen importiert werden sollen, bereits auf dem Zielsystem vorhanden sein. Die Datenpunkte werden über den Namen identifiziert, somit muss die Datenpunkt-ID am Quellsystem der Datenpunkt-ID am Zielsystem gleichen.

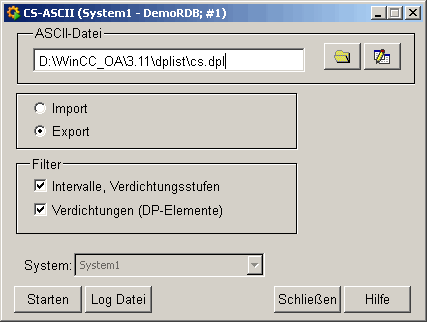

Öffnen Sie das ASCII-Panel der RDB-Verdichtung über das Hauptparametrierpanel (siehe Parametrierung - Einleitende Informationen), indem Sie auf die Schaltfläche "Import/Export" klicken.
ASCII-Datei
Geben Sie hier den Pfad zur ASCII-Datei an, aus denen die RDB-Daten importiert oder in die die Daten exportiert werden sollen.
Klicken Sie auf die
Schaltfläche
, um das
Verzeichnisauswahlfenster zur Auswahl einer Import- oder Export-Datei zu öffnen.
Klicken
Sie auf die Schaltfläche
, um die
angegebene Datei in einem Editor zu öffnen und zu bearbeiten.
Import und Export
Wählen Sie eine der zwei Optionen, um entweder einen Import oder Export der RDB-Verdichtungsparametrierung durchzuführen.
Filter
Durch das Setzen der Filters, kann bestimmt werden, welche Daten importiert bzw. exportiert werden.
Haken Sie die Checkbox "Intervalle, Verdichtungsstufen" an, um alle Verdichtungsintervalle und -stufen des Datenbankbenutzers zu importieren bzw. zu exportieren.
Haken Sie die Checkbox "Verdichtungen (DP-Elemente)" an, um alle Verdichtungsberechnungen des Datenbankbenutzers zu importieren bzw. zu exportieren.
Natürlich kann auch beides zugleich exportiert bzw. importiert werden.
System
Mit dieser Einstellung kann angegeben werden, auf welches System der Import stattfinden soll. Die Verdichtungsparametrierung wird dann auf die gleichnamige Datenpunktelemente des gewählten Systems übertragen. Wählen Sie aus der Combobox das entsprechende System aus.
Starten
Startet den ASCII-Import bzw. ASCII-Export. Abhängig von der Datenmenge, kann dieser Prozess einige Minuten dauern. Der Import bzw. Export ist erst dann beendet, wenn die Log-Datei aufgeschalten wird.
Log Datei
Öffnet die Log-Datei, die Informationen über den Verlauf des Imports bzw. Exports gibt.
Schließen
Schließt das ASCII-Panel.
Hilfe
Öffnet dieses Kapitel der WinCC OA Online Hilfe.
