STD OBJECTS

Die früheren ActiveX-Objekte wurden durch Standardobjekte ersetzt. Die Standardobjekte werden defaultmäßig installiert. Alle früheren ActiveX-Objekte sind noch nicht als Standardobjekte verfügbar. Die verfügbaren Standardobjekte finden Sie in der folgenden Tabelle:


Symbol	Symbolname	Beschreibung
	3StateSwitch	Schalter für drei verschiedene Zustände
	4StateSwitch	Schalter für 4 verschiedene Zustände
	ChartPieVals	Wertanzeige als Kreisdiagramm (Wert in %)
	CircularAnalog	analoge Kreisanzeige
	CircularAnalog_2	analoge Kreisanzeige
	CornerAnalog	analoger Winkelanzeiger
	KnobSelector	kreisförmiger Schieberegler
	NumericLED_10	Numerische LED Anzeige für 10 Stellen ( davon 2 Dezimalstellen)
	NumericLED_4	Numerische LED Anzeige für 4 Stellen ( davon 2 Dezimalstellen)
	NumericLED_6	Numerische LED Anzeige für 6 Stellen ( davon 2 Dezimalstellen)

Im Folgenden werden drei beispielhafte Referenzpanels von Standardobjekte beschrieben.

Bei allen Referenz-Editoren übernehmen Sie mit OK die Eingaben bzw. mit Abbrechen verwerfen Sie die Eingaben.

4StateSwitch

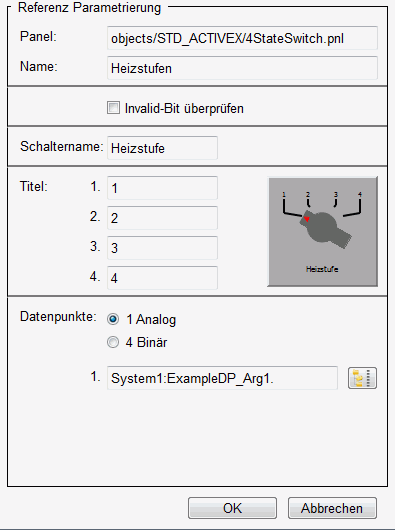

Zur Anzeige von 4 verschiedene Zuständen. Ziehen Sie das "4StateSwitch" aus dem Katalog ins Panel, öffnet sich folgender Referenz-Editor:

Auf diesem Panel sehen Sie Folgendes:

Panel: Ausgegrautes Textfeld, mit der Pfadangabe zur Referenz.

Name: Hier geben Sie den spezifischen Objektnamen an, mit dem das Objekt in Skripts angesprochen wird.

Invalid-Bit überprüfen: Bei Wahl dieser Option wird ein gesetztes Invalid-Bit (ungültiger Originalwert) durch einen Farbwechsel angezeigt (zu hellblau - invalid).

Schaltername: Text, wie er unter dem Schalter angezeigt werden soll.

Titel 1, 2, 3, 4: Geben Sie Text oder Zahl an (z.B. Min, Max, 1,2 etc).

Datenpunkte Analog/Binär: Für digitale Werte müssen 4 Datenpunktelemente angeben werden. Bei analogen Werten muss nur ein Datenpunktelement angeben werden.

Die Datenpunkte selbst müssen über die Schaltfläche des Datenpunktselektors ausgewählt werden.

CircularAnalog

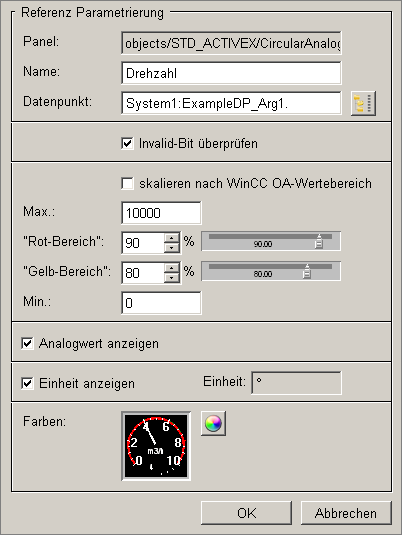

Klassische Kreisanzeige wie bei z.B. Drehzahlmesser oder Geschwindigkeitsmesser eines Autos.

Dieses Panel enthält folgende Felder und Schaltflächen:

Panel: Zeigt den Verzeichnispfad der Referenz an.

Name: Geben Sie den spezifischen Namen des Objektes an.

Datenpunkt: Wählen Sie mit Hilfe des DP-Selektor den gewünschten Datenpunkt aus.

Invalid-Bit überprüfen: Bei Wahl wird ein gesetztes Invalid-Bit (ungültiger Originalwert) durch einen Farbwechsel angezeigt (zu hellblau - invalid).

skalieren nach WinCC OA Wertebereich: Haben Sie einen Wertebereich für den Datenpunkt angelegt, wird bei Wahl dieser als Grenzwert verwendet, ansonsten der Wert bei Min und Max.

Max.: Der zu verwendende obere Grenzwert.

"Rot-Bereich": Stellen Sie den roten Bereich der Anzeige ein, entweder über Spin-Button oder Schieberegler.

"Gelb-Bereich": Stellen Sie den gelben Bereich der Anzeige ein, entweder über Spin-Button oder Schieberegler.

Min.: Der zu verwendende untere Grenzwert.

Analogwert anzeigen: Bei Wahl wird der aktuelle Wert unterhalb der Zeigerdarstellung angegeben.

Einheit anzeigen: Gibt die Einheit des Datenpunktelementes (siehe Konfig _common) an.

Farben: Öffnet über die Schaltfläche einen Editor mit dem Zeigerfarbe, Hintergrundfarbe und Textfarbe, die individuell angepasst werden können.

Numeric_LED

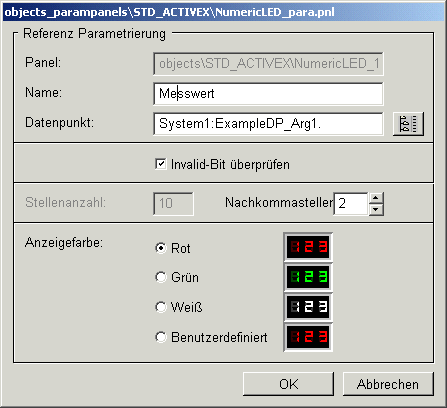

Erlaubt die digitalen Darstellung eines Messwertes.

Dieses Panel enthält folgende Felder und Schaltflächen:

Panel: Zeigt den Verzeichnispfad der Referenz an.

Name: Geben Sie den spezifischen Namen des Objektes an.

Datenpunkt: Wählen Sie mit Hilfe des DP-Selektor den gewünschten Datenpunkt aus.

Invalid-Bit überprüfen: Bei Wahl wird ein gesetztes Invalid-Bit (ungültiger Originalwert) durch einen Farbwechsel angezeigt (zu hellblau - invalid).

Stellenanzahl:Gibt die maximal möglichen Vorkommastellen des Originalwertes des DPE an.

Nachkommastellen: Gibt die Nachkommastellen des Originalwertes des DPE an. Es werden entsprechend weniger Vorkommastellen möglich.

Anzeigefarbe: Wählen Sie aus der Radiobox rot, grün oder weiß bzw. öffnen Sie mit Benutzerdefiniert einen Dialog in dem Sie Ihre Wunschfarben angeben.
