Setzen des Hintergrundbildes eines Grafikobjektes

Die Animation "Setzen des Hintergrundbildes eines Grafikobjektes" des ScriptWizards ermöglicht es, das Hintergrundbild eines Grafikobjektes zu setzen.

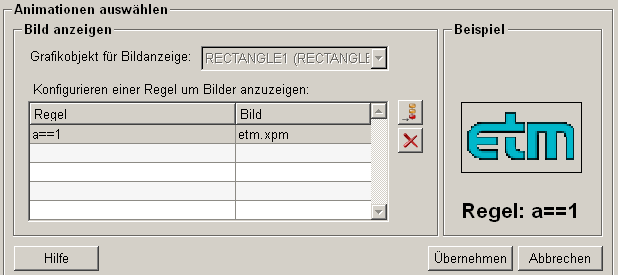

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Animation "Setzen des Hintergrundbildes eines Grafikobjektes".

Grafikobjekt für Bildanzeige

Mittels der Auswahlliste kann das Grafikobjekt gewählt werden, dessen Hintergrundbild entsprechend angepasst werden soll.

Auswahl Bilder Regel

Um das Hintergrundbild eines Grafikobjektes festzulegen, muss eine entsprechende Regel erstellt werden. Durch die Verwendung von Regeln ist es möglich, die Darstellung der Bilder dynamisch zu gestalten um so auf bestimmte Ereignisse zu reagieren.

Regel

Die Regel gibt an, wann das entsprechende Bild auf die gewählten Grafikobjekte anzuwenden ist. Hierbei werden logische Bedingungen verwendet. Für weitere Informationen bezüglich der logischen Bedingungen innerhalb des ScriptWizards siehe Bedingungen.


Das Bild wird mittels Auswahldialog gewählt.

Regel und Bild hinzufügen

Mittels der Schaltfläche ist es möglich eine neue Bilder Regel zu erstellen.

Regel und Bild löschen

Mittels der Schaltfläche ist es möglich die ausgewählte Bilder Regel zu löschen.

Beispiel

Bewegt man den Mauszeiger auf dieses Feld, wird die momentan eingestellte Animation dargestellt.

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Setzen des Hintergrundbildes eines Grafikobjektes".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Setzen des Hintergrundbildes übernommen und in die momentane Funktion eingefügt.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Animation für den ScriptWizard gewählt werden.
