Grafikobjekt sichtbar/unsichtbar setzen

Die Animation "Grafikobjekt sichtbar/unsichtbar setzen" des ScriptWizards ermöglicht es, ein Grafikobjekt sichtbar oder unsichtbar zu setzen.

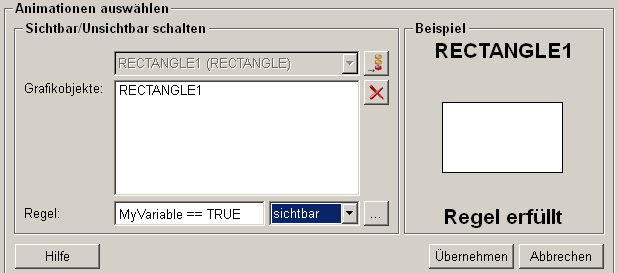

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Animation "Grafikobjekt sichtbar/unsichtbar setzen".

Grafikobjekte

Enthält eine Liste an Grafikobjekten, welche im Falle einer übereinstimmenden Regeln sichtbar bzw. unsichtbar gesetzt werden.

Grafikobjekt hinzufügen

Mittels der Schaltfläche wird das momentan in der Auswahlliste gewählte Grafikobjekt in die Tabelle übernommen.

Grafikobjekt löschen

Die Schaltfläche ermöglicht das Entfernen eines Grafikobjektes aus der Tabelle. Hierbei wird das in der Tabelle ausgewählte Grafikobjekt entfernt.

Regel

Die Regel gibt an, unter welchen Bedingungen der Wechsel zwischen Sichtbar und Unsichtbar für das gewählte Grafikobjekt durchzuführen ist. Hierbei werden logische Bedingungen verwendet. Für weitere Informationen bezüglich der logischen Bedingungen innerhalb des ScriptWizards siehe Bedingungen

Auswahl Sichtbar/Unsichtbar

In dieser Auswahlliste kann festgelegt werden, ob die definierte Regel das Grafikobjekt sichtbar oder unsichtbar setzen soll.

Regel definieren

Die Schaltfläche öffnet das Fenster zum Definieren der Regel.

Beispiel

Bewegt man den Mauszeiger auf dieses Feld, wird die momentan eingestellte Animation dargestellt.

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Grafikobjekt sichtbar/unsichtbar setzen".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das sichtbar/unsichtbar Setzen der Grafikobjekte übernommen und in die momentane Funktion eingefügt.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Animation für den ScriptWizard gewählt werden.
