Erweitert

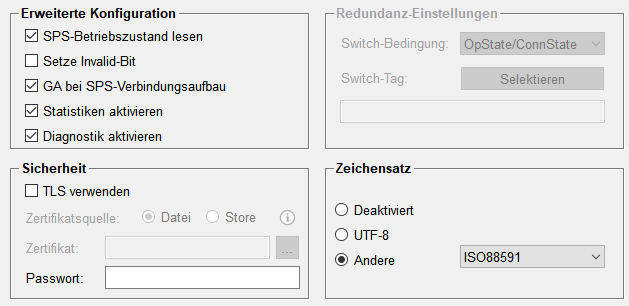

Diese Registerkarte bietet weitere Konfigurationsmöglichkeiten, die beispielsweise das Verhalten des Treibers bei Verbindungsaufbau oder bei redundanten Verbindungen definieren.
Erweiterte Konfiguration
SPS-Betriebszustand lesen
Durch diese Option wird der aktuelle Betriebszustand der SPS ausgelesen und auf der Registerkarte Statusdetails angezeigt.
Setze Invalid-Bit
Legt fest ob im Falle eines Verbindungsverlustes das Invalid-Bit gesetzt werden soll.
GA bei SPS-Verbindungsaufbau
Gibt an ob bei Verbindungsaufbau eine Generalabfrage auf das Gerät durchgeführt werden soll.
Statistiken aktivieren
Aktiviert die Erfassung statistischer Daten (siehe Registerkarte Statistik).
Diagnostik aktivieren
Aktiviert S7-Diagnostik (siehe Registerkarte Diagnostik).
S7Plus Treiber Erweiterte Einstellungen - Redundanz-Einstellungen
Hier werden die Verbindungsumschaltungskriterien definiert, für den Fall dass eine redundante Verbindung für die SPS konfiguriert wurde.
Switch-Bedingung
-
Manuell
-
OpState -
-
ConnState -
-
OpState / ConnState -
-
Switch-Tag
Switch-Tag
Wenn Sie als Bedingung "Switch-Tag" ausgewählt haben, das TIA-Projekt geladen und der Treiber gestartet ist, definieren Sie durch Klick auf die Schaltfläche "Aus TIA-Projekt wählen" das entsprechende Tag, das zur Verbindungsumschaltung herangezogen wird. Bei jeder Wertänderung dieses Tags wird auf die aktuell passive Verbindung gewechselt.
S7Plus Treiber Erweiterte Einstellungen - Sicherheit
TLS-Verschlüsselung
Ermöglicht die zusätzliche Verschlüsselung der Kommunikation zwischen SPS und Treiber. Wird die TLS-Verschlüsselung vom Gerät nicht unterstützt, darf die Option nicht aktiviert werden.
Zertifikatsquelle
Folgende Quellen können für Zertifikate verwendet werden:
- Datei - Ein Datei-basiertes Zertifikat soll verwendet werden. In diesem Fall muss innerhalb des Feldes
Zertifikatder Pfad für die zu verwendende Datei angegeben werden. -
Store - Durch Auswahl dieser Option ist es möglich ein Zertifkat aus dem Zertifikatsspeicher des Betriebsystems zu verwenden. In diesem Fall muss das Zertifikat als String angegeben werden.
Anmerkung: Informationen für die Verwendung eines Zertifikates aus dem Windows CertStore finden Sie im KapitelWindows Certificate Store. Dieses Kapitel beschreibt ebenfalls das erforderliche Format des Zertifikatsstrings.Die Schaltfläche ⓘ kann verwendet werden um das Feld
Zertifikatmit einem Beispielstring zu befüllen.
Certificate
Die Drop-down Liste ermöglicht die Auswahl des Zertifikats, welches für die TLS-Verbindung verwendet wird. Die Zertifikate werden aus dem Ordner ausgelesen, der hierfür mit dem Config-Eintrag [s7plus] certPath festgelegt wurde. Mittles der Schaltfläche daneben kann auch der Ordner gewechselt werden.
Passwort

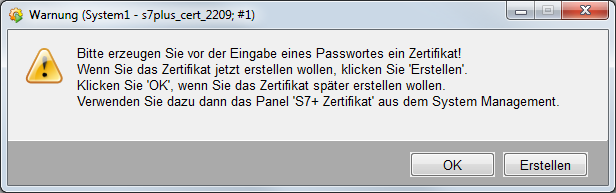

Definieren Sie hier das Passwort, das im TIA-Projekt für die entsprechende Zugriffsstufe definiert wurde. Ohne Passwort kann die Verbindung nicht legitimiert werden (siehe auch Legitimation Level auf Registerkarte Statusdetails).
Bei folgendem S7Plus-Fehlercode im Log-Viewer kann eine aktive Schutzstufe auf der SPS der Grund sein:
WCCOAs7plus (1), 2017.11.14 11:02:27.217, PARAM,SEVERE, 71/s7plus, GetVariablesCallbackHandler, error_get, Unknown error code -100 (-5767841186695479396)
S7Plus Treiber Erweiterte Einstellungen - Zeichensatz
Für den Fall dass die Kodierung von String-Variablen in der SPS nicht mit jener von WinCC OA übereinstimmt, kann hier definiert werden wie der Treiber die Variablen kodieren soll. Per Default ist die Option Andere - ISO88591 ausgewählt. Änderungen werden erst nach Treiberneustart oder erneutem Aktivieren des _address-Configs übernommen.
