Statusdetails

Diese Registerkarte liefert Details zum Status der jeweiligen Verbindung.

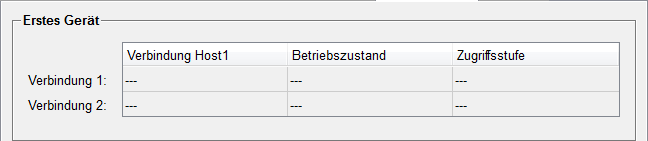

Abbildung 1. Statusdetails-Registerkarte

Verbindungsstatus - Details erstes Gerät / Details redundantes Gerät

Verbindung Host 1

Zeigt den Verbindungsstatus der ersten und, wenn konfiguriert, der redundanten Verbindung an.

  • Logged out

  • Logging in

  • Logged in

  • Logging out

Operating Status

Zeigt den aktuellen Operationsmodus der SPS an. Möglich sind:

  • Run

  • Stop

  • Startup

Legitimation Level

Zeigt den Legitimation Level der jeweiligen Verbindung an. Je nach Zugriffsstufe kann ein Passwort erforderlich sein. Erst durch Angabe des Passworts (auf der Registerkarte Erweitert) wird die Verbindung legitimiert und der Zugriff auf Daten ermöglicht. Folgende Möglichkeiten sind vorhanden:

  • Invalid

  • Failsafe

  • Full

  • Read/Write

  • Read

  • Inactive

Alarmstatus

Zeigt den Alarmstatus der jeweiligen Verbindung an:

  • Disabled

  • Enabled

  • Sync

Security

Zeigt die Security-Einstellung für die jeweilige Verbindung an. Dies ist ein Enum-Wert, der die folgenden möglichen Werte besitzt:
  1. 0..None
  2. 2..CSI
  3. 4..TLS
