Panel zur Auswahl der Trenddarstellung

Klicken auf die SchaltflächeVariabler Trendöffnet folgendes Panel. Standardmäßig sind zwei Trendgruppen vordefiniert: MIN-MAX, mit drei Kurven und ALL mit acht Kurven, die jedoch $-Parameter enthalten und nicht direkt angezeigt werden können.

Anmerkung: Allen Trendkonfigurationen mit $Kurven müssen erst Datenpunkte zugewiesen bekommen, bevor sie dargestellt werden können (siehe Beispiel).

Jede Kurve eines Trends stellt den Wert des zugewiesenen Datenpunktelements über der Zeit dar. Es können in einer Trendgruppe bis zu 16 Datenpunktelemente gemeinsam dargestellt werden (z.B. Temperatur Ofen 1, Pegelstand Becken 3 etc.)

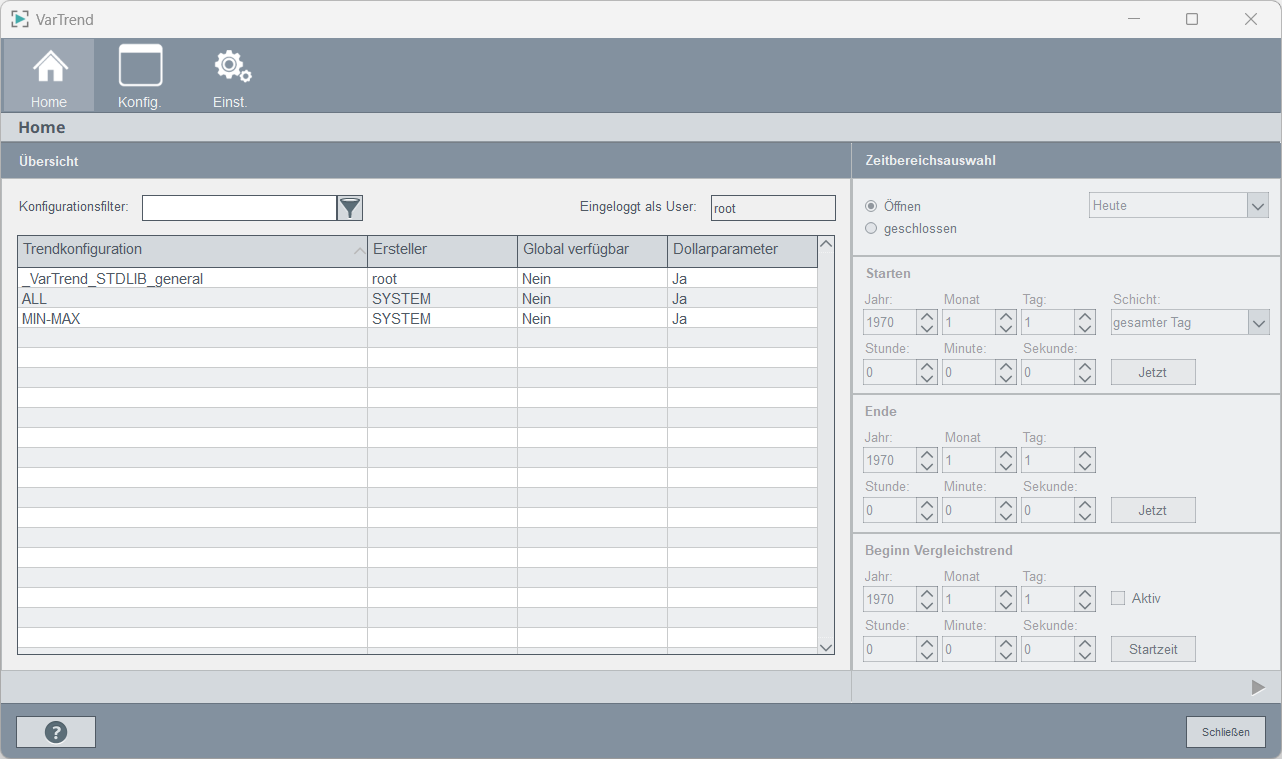

Abbildung 1. Abbildung: Panel Trend-Para zur Auswahl der Trenddarstellung

Mit Hilfe dieses Panels können verfügbare Trendgruppen dargestellt werden. Die Tabelle zeigt alle Trendgruppen, welche vom aktuellen Benutzer erstellt wurden. Zusätzlich sind noch alle, vom Systemadministrator als „global verfügbare“ Trendgruppen sichtbar. Falls der aktuelle Benutzer über Administratorberechtigungen verfügt, dann sind alle Trendgruppen sichtbar.

Auf dem Panel finden Sie folgende Schaltflächen:

Benutzer

Zeigt den aktuell eingeloggten Benutzer an.

Trendkonfigurationsfilter

Erlaubt das Filtern nach Trendnamen.

Darstellungsart

Folgende Darstellungsarten sind für die Konfiguration des Trends verfügbar:

  1. Trend heute offen

  2. Trend gestern geschlossen

  3. Trend beliebiger Tag geschlossen

  4. Trend diese Woche offen

  5. Trend letzte Woche geschlossen

  6. Trend beliebiger Zeitraum geschlossen

  7. Trend letzten 24 h offen

  8. 3 Tages-Trend offen

  9. Beliebiger Zeitraum offen (Default: 60 min)

  10. Trend letzte 1 h offen

  11. Trend letzten 8 h offen

Bei bestimmten Zeitbereichen muss zusätzlich noch die gewünschte Start- bzw. Endzeit der Trenddarstellung ausgewählt werden.

Anmerkung: Aktuelle Werte können nur mit offenem Zeitraum dargestellt werden. Tatsächlich werden nur Kurven dargestellt, wenn die betreffenden DPE für den Abfragezeitraum auch tatsächlich archiviert (siehe auch _archive (Archivierung) ) werden.

Vergleichstrend

Ein Vergleichstrend erlaubt eine zeitversetzte Darstellung einer Trendkurve. Damit werden beispielsweise Tageswerte o.Ä. miteinander verglichen. Um einen Vergleichstrend aufzuschalten muss die Checkbox aktiv in der Sektion Beginn Vergleichstrend aktiviert und die gewünschte Startzeit ausgewählt werden.

Anmerkung: Ein Vergleichstrend kann für jede Darstellungsart ausgewählt werden. Die Startzeit des Vergleichstrend muss kleiner als die Startzeit des eigentlichen Trends sein.

Anzeigen

Zeigt die selektierte Trendgruppe für den gewählten Darstellungszeitraum als Trend an. Außerdem ist es möglich eine Trendgruppe per Doppelklick anzeigen zu lassen.

Abbrechen

Schließt das Panel ohne die Informationen an den Variablen Trend zu übertragen, bzw. eine Trendauswahl aufzuschalten.

Hilfe

Öffnet die entsprechende Seite der Online-Hilfe.
