Panel zur Anzeige einer Trendkonfiguration

Die Schaltfläche Anzeigen öffnet das Hauptpanel der Trenddarstellung für die selektierte Trendgruppe mit der zugehörigen Konfiguration:

Abbildung 1. Panel VarTrendView (Hauptpanel)

Im Hauptpanel können bis zu 16 Kurven dargestellt werden. Folgende Schaltflächen stehen Ihnen zur Verfügung:

Speichern

Es wird die aktuelle Trenddarstellung gespeichert. Im erscheinenden Dialog kann ausgewählt werden, ob die aktuelle Trenddarstellung überschrieben oder die Trenddarstellung unter einem neuen Namen abgespeichert wird. Das Überschreiben der Trenddarstellung ist nur dann möglich, wenn der aktuelle Benutzer auch diese Trenddarstellung erstellt hat bzw. über entsprechende Berechtigungen verfügt.

Neu laden

Die Trenddarstellung wird zurückgesetzt d.h. alle ungespeicherten Änderungen werden verworfen.

Einstellungen

Es wird ein separates Fenster aufgeschaltet. Hier können alle Einstellungen zur aktuellen Trendansicht durchgeführt werden. Die Bedienung funktioniert analog zum Konfigurationspanel, wobei hier nur die aktuelle Trenddarstellung parametrierbar ist.

Datenpunkt Selektor

Es wird neben dem Trendfenster ein Datenpunkt Selektor ein- bzw. ausgeblendet. Dieser erlaubt es, Datenpunkte per Drag and Drop als neue Kurven zur Trenddarstellung hinzuzufügen.

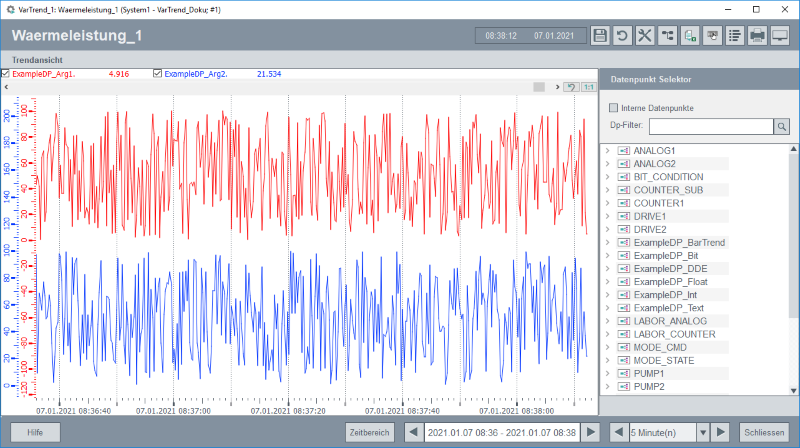

Abbildung 2. Panel VarTrendView mit Datenpunkt Selektor

Legende

Wahlweise wird der Trend mit Legende dargestellt. Für die Bedienung des Trendobjektes siehe Trend-Funktionalität.

Funktionsleiste

Wahlweise wird der Trend mit Funktionsleiste dargestellt. Für die Bedienung des Trendobjektes siehe Trend-Funktionalität.

Drucken

Zum Drucken der aktuellen Trenddarstellung. In den globalen Einstellungen kann ausgewählt werden, welche Anzeigeelemente des Panels am Ausdruck ebenfalls sichtbar sein sollen. Weiters besteht die Möglichkeit Standardfarben für den Ausdruck zu definieren.

Datenexport

Es können die Daten der in der 1:1 Darstellung geöffneten Kurve (nicht gezoomt) in eine CSV-Datei (in wincc_oa_path /data) exportiert werden. CSV-Dateien können beispielsweise in Excel eingelesen und dort weiterverarbeitet werden.

VORSICHT:

Daten eines Vergleichstrends können nicht exportiert werden!

Beachten Sie zudem, dass für den Datenpunkt, der im Trend angezeigt wird, ein Archiv-Konfig definiert werden muss, damit der Export richtig durchgeführt wird.

Anmerkung: Die Daten der dargestellten Kurven müssen archiviert werden, nur Wertänderungen im betrachtetem Zeitabschnitt werden exportiert!
Anmerkung: Wenn bei einer Trendabfrage ein Fehler auftritt, wird eine Fehlermeldung angezeigt (z.B." Der Zeitraum enthält zu viele Daten").

Screenshot

Erstellt einen Screenshot der aktuellen Trenddarstellung. Falls für den Ausdruck Standardfarben definiert wurden, dann werden diese auch für Screenshots angewandt.

Hilfe

Öffnet die entsprechende Seite der Online-Hilfe

Zeitbereich

Es wird neben dem Trendfenster die Zeitbereichsauswahl angezeigt. Hier kann der dargestellte Zeitbereich zur Laufzeit verändert werden.
VORSICHT: Die Zeitbereichsauswahl ist nicht über Touch-Bedienung/Mobile UI möglich.

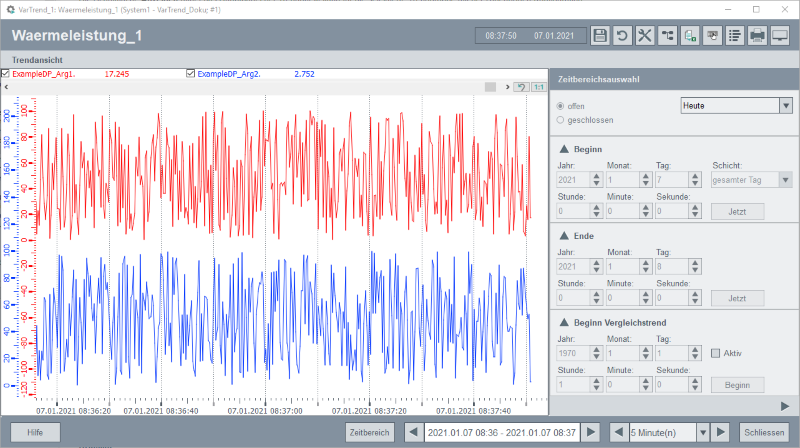

Abbildung 3. Panel VarTrendView mit Zeitbereichsauswahl

Zudem besteht die Möglichkeit, den Zeitbereich über die Buttons zu blättern. Hierbei besteht die Auswahl zwischen dem aktuell sichtbaren Zeitfenster oder einem vordefinierten Zeitfenster zu wählen.

Abbildung 4. Panel VarTrendView: Blättern des Zeitbereichs

Schließen

Schließt den variablen Trend.

Public-Funktionen

Funktionsname
setTrendByName()
setTrendByObject()
getTrendConfig()

Dollarparameter

Im Panel stehen Ihnen folgende Dollarparameter zur Verfügung:

$-Parameter Description
$_STRING_TrendName Name der Trendkonfiguration welche angezeigt werden soll.
$_INT_TrendType Darstellungsart der Trendkonfiguration.
$_BOOL_HideControls Gibt an ob alle Elemente des Panels angezeigt werden sollen.
