Import und Export von Videoobjekten

Export

Der Export der Daten erfolgt in eine Textdatei. Die einzelnen Konfigurationen eines Objektes werden spaltenweise in der Datei abgelegt. Als Trennzeichen zwischen den Spalten dient ein Tabulator-Zeichen.

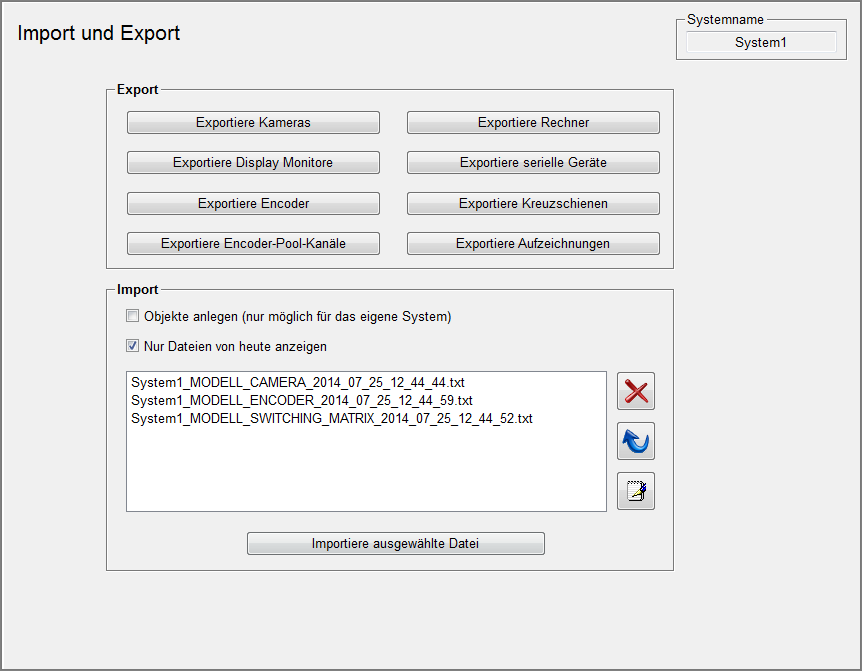

Der Export wird mit dem entsprechenden Button, je nachdem welche Konfiguration exportiert werden soll (Kamera, Rechner, Display Monitor, serielle Geräte, Encoder, Kreuzschienen, Encoder-Pool-Kanäle, Aufzeichnungen), gestartet und unter < WinCC_OA_Proj >/data abgelegt. Per default werden die Dateien folgendermaßen benannt:

<Systemname>_MODELL_<Objekttyp>_<Jahr>_<Monat>_<Tag>_<Stunde>_<Minute>_<Sekunde>.txt

Import

Zum Import muss eine Datei zunächst in der Liste ausgewählt werden. Die Option Objekte anlegen gibt an ob Objekte aus der Datei, die sich noch nicht in der WinCC OA Datenbank befinden, angelegt werden sollen. Mit dieser Funktion können lediglich Datenpunkte auf dem lokalen System angelegt werden. Ist die Option nicht angewählt werden nur Konfigurationen von bestehenden Objekten importiert.

Aufbau der Dateien

Die Export- bzw. Importdateien sind wie folgt aufgebaut:

Die erste Zeile ist vorgesehen für Kommentare (wird beim Import ignoriert und beim Export automatisch generiert). Jede weitere Zeile enthält ein Videoobjekt.

Die erste Spalte enthält den Systemnamen des Datenpunktes

Die zweite Spalte enthält den Datenpunkttypnamen des Datenpunktes

Die dritte Spalte enthält den Objektnamen bzw. den Datenpunktnamen

Die vierte Spalte enthält den Eintrag für .object.device.definition

Die Spalten 5-7 enthalten die Einträge für .object.device.controller

Die Spalten 8-10 enthalten die Einträge für .object.device.link
