Auslesen der Informationen von ONVIF-Kameras

Dieses Kapitel beschreibt wie die für die Konfiguration von ONVIF-Kameras benötigten Informationen abgefragt werden können. Die Parameter die bei der Konfiguration in WinCC OA notwendig sind, müssen von der Kamera ausgelesen werden. Hierfür können verschiedene Tools verwendet werden. In diesem Kapitel wird für diesen Vorgang beispielhaft das Open Source Tools "ONVIF Device Manager" verwendet.

Informationen mit ONVIF Device Manager auslesen

Schritt 1: ONVIF Device Manager

Nachdem der ONVIF Device Manager installiert und gestartet wurde, wird die verbundene Kamera automatisch erkannt. Wenn Kameras nicht sofort angezeigt werden, klicken Sie auf "Refresh".

Anmerkung: Wird die Kamera in der Liste nicht angezeigt, ist sie eventuell keine ONVIF-Kamera oder dieser Dienst wurde in der Kamera-Konfiguration deaktiviert.

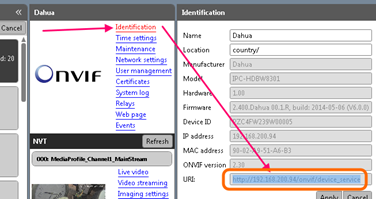

Wählen Sie in der Device List die gewünschte Kamera aus. Unter Menüpunkt "Identification" kann anschließend die URI ermittelt werden.

Schritt 2: Video Objekt Explorer

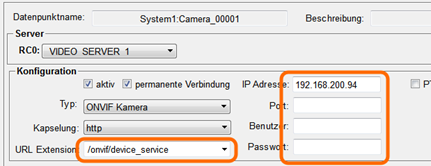

Erstellen Sie im WinCC OA Video Object Explorer eine neue IP-Kamera und wählen den Typ "ONVIF" aus. Unter IP-Adresse muss der Host-Teil der URI eingetragen werden. Falls angegeben müssen Port und optional Benutzername und Passwort in die entsprechenden Felder eingetragen werden. Zusätzlich muss der in der URI angegebene Pfad im URL Extension Feld eingetragen werden.

Schritt 3: ONVIF Device Manager

Im ONVIF Device Manager werden unter "NVT" die verfügbaren Streams der Kamerakonfiguration angezeigt.

Anmerkung: Abhängig von der Kamerakonfiguration ist es möglicherweise notwendig im Device Manager mit entsprechendem Benutzernamen + Passwort eingeloggt zu sein.

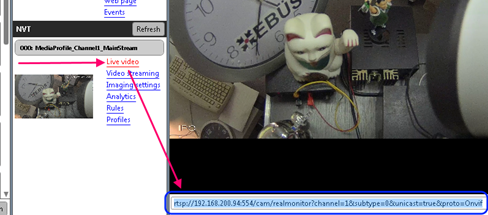

Nach Klick auf "Live video" des gewünschten Streams öffnet sich im Fenster rechts das entsprechende Video. Im Feld darunter wird die Stream-URL angezeigt die für die Konfiguration in WinCC OA benötigt wird.

Schritt 4: Video Objekt Explorer

Aktivieren Sie im Konfigurationspanel der Kamera den gewünschten Stream und tragen Sie die Teile der Stream-URL aus dem ONVIF Device Manager in die entsprechenden Felder ein.

Schritt 5: ONVIF Device Manager

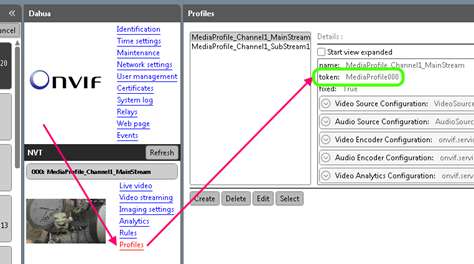

Unterstützt die Kamera PTZ-Steuerung muss noch der MediaProfile-Parameter für die Konfiguration in WinCC OA ermittelt werden. Klicken Sie beim gewählten Stream auf "Profiles", kopieren Sie den Wert des "token"-Eintrags und tragen Sie diesen im Konfigurationspanel unter "MediaProfile" ein.
