Ereignistabelle

Die Tabelle für die Ereignisse besteht standardmäßig aus sechs Spalten, die Auskunft über den Datenpunkt geben, dessen Originalwert neu gesetzt wurde. Die Tabelle wird von oben her gefüllt. Bildlaufleisten erscheinen am Rand der Tabelle, wenn diese nicht mehr als ganzes im Panel darstellbar ist.

Zeit

In dieser Spalte werden Datum und Uhrzeit des Ereignisses angezeigt.

DPE / Beschreibung

Hier wird das Datenpunktelement (Beschreibung bzw. Name) angezeigt, in dem das Ereignis eingetreten ist.

Wert

Hier wird der Onlinewert des Datenpunktelementes angezeigt.

Inhalt

In dieser Spalte wird der aktuellen Meldetext des Datenpunktblattes angezeigt. Besitz ein Datenpunktblatt keine Meldebehandlung, wird der Wert angezeigt.

VORSICHT: Die historischen Meldetexte der Spalte "Inhalt" können nicht abgefragt werden.

Status

Hier werden die Zustände der Statusbits angezeigt. Die ersten vier Stellen beziehen sich auf Ersatzwert, Originalwert etc. Die acht anderen Stellen betreffen die Userbits (1-8). Über den Filter im Eigenschaftenpanel kann nach den Userbits gefiltert werden. Sie werden dort angezeigt und sind aktivierbar.

Anzeige Statusbits (EWIG12345678)
E--- -------- E ... Ersatzwert wurde gesetzt
-W-- ------- W ... WinCC OA Wertebereichsverletzung
--I- --------- I ... Originalwert ist invalid
---G ------- G ... Wert wurde bei einer Generalabfrage gesetzt
----1------- 1 ... Userbit 1
---- -2------ 2 ... Userbit 2

Es werden immer alle gesetzten Statusbits angezeigt.

Wird beispielsweise E----1- angezeigt, sind der Ersatzwert und das Userbit 1 gesetzt.

...

Durch Anklicken einer Zelle in dieser Spalte öffnet sich ein Informationsfenster, in dem nähere Details zum Ereignis angezeigt werden. Die Schaltfläche Schließen im Panel Ereignis-Details schließt das Childpanel.

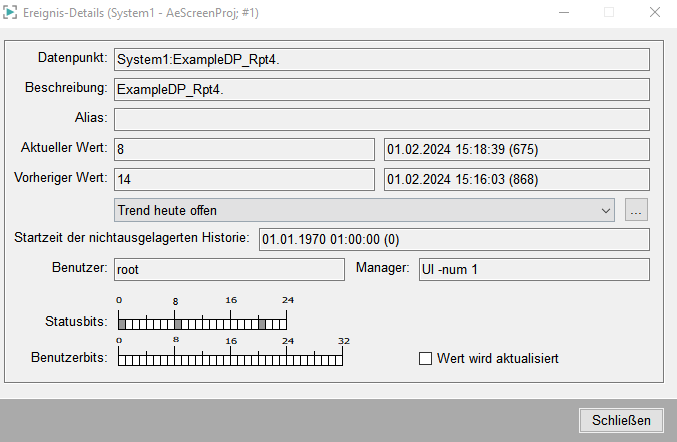

Abbildung 1. Details zum Ereignis

Aus der Combobox kann die Zeit für einen Trend selektiert werden.

Über die Schaltfläche kann der Trend angezeigt werden.
