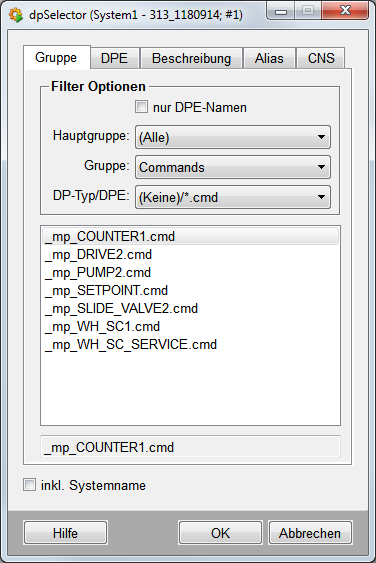

Registerkarte Gruppe
Die Datenpunkte können Hauptgruppen und Gruppen eingeteilt werden, nach denen auch im DP-Selektor gefiltert werden kann. Abhängig von den weiteren Filtereinstellung der Gruppen erfolgt eine Anzeige der Datenpunkte (siehe Datenpunktgruppen):
Folgende Filtermöglichkeiten werden angeboten:
nur DPE-Namen
Zeigt nur Datenpunktelemente an, kein Filter.
Hauptgruppe
Zeigt alle Hauptgruppen an. Defaultmäßig gibt es Alerts, Parameters, Commands, States, Values, OPCRead und OPCWrite (optional), SplitGet, SplitConnect, OPC_AE, OPC_AE_Simple.
Gruppe
Zeigt etwaige zu den Hauptgruppen gehörige Untergruppen an.
DP-Typ/DPE
Zeigt Auswahl der Filtereinstellungen der Untergruppen an. Für Motor_1B existieren zum Beispiel PUMP1 und 1B* als Filtereinstellungen. "(keine)" bedeutet, dass hier kein Typfilter definiert wurde.
inkl. Systemname
Stellt die Namen mit Systemname dar. Ohne diese Option erfolgt die Angabe in der Datenpunktliste ohne die Systembezeichnung.
Die anderen Schaltflächen sind bei der Registerkarte DPE beschrieben.
