IEC 61850 Client Konfiguration

Dieser Bereich beschreibt die Konfiguration des WinCC OA IEC 61850 Clients.

Das Gerätepanel finden Sie entweder unter: System Management > IEC Driver > IEC 61850 Client oder öffnen es vom Engineering Panel per Klick auf die Schaltfläche Geräte Liste.

Geräte-Panel

Das Geräte-Panel dient zum Konfigurieren und Überwachen der Verbindung zu einem IED, sowie zum Aktivieren und Deaktivieren dieser Verbindung.

Verbindung

Der Frame Verbindung bietet die notwendigen Elemente zum Hinzufügen, Löschen, Aktivieren und Deaktivieren von Geräten.

Erstellen

Das folgende Dialogfenster wird durch die Schaltfläche Erstellen geöffnet und ermöglicht die Eingabe eines Namen für ein neues Gerät (in diesem Zusammenhang werden die Begriffe "Verbindung" und "Gerät" gleichbedeutend verwendet).

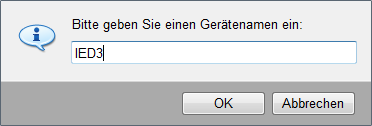

Abbildung 2. Dialogfenster zur Eingabe eines Gerätenamens

Durch Klicken der OK-Schaltfläche wird ein Datenpunkt vom internen Datenpunkttyp _IEC61850_IED mit dem Vorzeichen "_" (z.B.: _IED3) erstellt. Im Fall eines redundanten Systems wird automatisch ein Datenpunkt mit dem gleichen Gerätenamen und der Endung "_2" erstellt (z.B.: _IED3_2).

Wenn im Namen ein ungültiges Zeichen enthalten ist, öffnet sich ein Popup-Fenster in dem eine korrigierte Version des Namens vorgeschlagen wird.

VORSICHT: <Gerätename> darf nicht mit _2 enden. Der Gerätename darf nur folgende Zeichen enthalten: 0...9, A...Z, a...z und Underscore ( _ ).

Anmerkung: Es kann immer nur ein Gerät hinzugefügt oder gelöscht werden. Das nächste Gerät kann erst nach Abspeichern der aktuellen Konfiguration durch die Übernehmen-Schaltfläche hinzugefügt werden.

Anmerkung: Der Treiber kann zu maximal 200 Geräten eine Verbindung herstellen.

Treiberinstanz

Dieses Feld verbindet das Gerät und die Treiberinstanznummer des IEC 61850 Clients. Wählen Sie mit Hilfe der Combobox Treiberinstanz die benötigte Treiberinstanznummer.

Anmerkung:

Die Treiberinstanznummer kann nur beim Erstellen eines neuen Gerätes ausgewählt werden. Nachdem die Übernehmen-Schaltfläche zum ersten Mal geklickt wurde, kann die Treiberinstanznummer nicht mehr geändert werden.

Um eine spezifische Treiberinstanznummer zu übernehmen, muss ein entsprechender Datenpunkt des internen Datenpunkttyps _IEC61850_Client vorhanden sein. Per Default sind Datenpunkte für Treiberinstanznummern (Managernummern) 1 bis 3 vorhanden. Für Managernummern größer 3 müssen die Datenpunkte manuell angelegt werden.

Aktiv

Um die Verbindung zum Gerät / zu den Geräten zu aktivieren, klicken Sie auf die Aktiv-Checkbox. Das Textfeld Status Host 1 zeigt den Verbindungsstatus als "Verbunden" oder "Nicht verbunden" an. Die Kommunikation mit dem Gerät kann durch Abwählen der Aktiv-Checkbox unterbrochen werden. In diesem Fall zeigt das Textfeld Status Host 1 "Inaktiv" an.

Anmerkung:

In einem redundanten Projekt zeigt das Textfeld Status Host 2 den Status des redundanten Partners an.

SCL einlesen

Diese Schaltfläche öffnet das SCL-Datei browsen Panel.

Entfernen

Löscht das ausgewählte Gerät.

Redundanz

Passiver Host verbindet sich zum Gerät

Legt bei konfigurierter WinCC OA Redundanz fest, ob sich der passive Host zum Gerät verbinden soll. Nur in einem redundanten WinCC OA Projekt verfügbar. Beachten Sie die IEC 61850 Redundanzinformationen.

Anmerkung: Diese Option darf nicht verwendet werden wenn das Gerät keine zweite Verbindung unterstützt.

Redundantes Gerät

Definiert, ob ein redundantes Gerät (siehe Geräteredundanz) konfiguriert werden soll. In diesem Fall werden zusätzlich die Registerkarten Erweiterte Param. IED2 und Geräte Redundanz angezeigt und im Geräte-Tab die Konfiguration eines sekundären Geräts ermöglicht.

Wird manuell ein redundantes Gerät zu einem bestehenden Gerät hinzugefügt, so wird das bestehende Gerät automatisch zum primären Gerät des redundanten Paares. Löscht man das redundante Gerät manuell, bleibt das primäre Gerät als Einzelgerät.

Registerkarten

Eine detaillierte Beschreibung zu den Konfigurationsmöglichkeiten der einzelnen Registerkarten befindet sich unter unten angeführten Links.


Registerkarte	Beschreibung
Geräte	Konfiguration von IP-Adressen und IED Namen der Geräte.
Erweiterte Einstellungen	Konfiguration von zusätzlichen Server-Einstellungen.
Security	Konfiguration von Security-Einstellungen.
Erweiterte Einstellungen (Client)	Konfiguration von zusätzlichen Client-Einstellungen.

Status

Status Host 1 / Status Host 2

Das Statusfeld zeigt den Verbindungsstatus des Geräts an. In einem redundanten Projekt wird der Verbindungsstatus des redundanten Partners im Textfeld Status Host 2 angezeigt.

Folgende Zustände können angezeigt werden:


Status	Beschreibung
Verbunden	Der Client ist mit dem Gerät verbunden.
Nicht verbunden	Der Client ist aktiv aber nicht mit dem Gerät verbunden.
Inaktiv	Das Gerät wurde durch Abwählen der Aktiv-Checkbox deaktiviert.
Generalabfrage	Es wurde eine Generalabfrage gestartet.

Anmerkung:

Im Fall einer Single Server Konfiguration wird im Geräte-Panel nur der Verbindungsstatus von Host 1 angezeigt.

Befehle

GA - Generalabfrage

Die GA Schaltfläche löst eine Generalabfrage der Tags aus, die für die Richtung "Input" oder "In/out", sowie mit Empfangsmodus "Polling" oder "Polling on use" konfiguriert sind. Außerdem löst diese Schaltfläche auch eine Generalabfrage aller aktivierten RCBs aus.
