Grundeinstellungen

Der Reiter Grundeinstellungen zeigt allgemeine Informationen zum ausgewählten Gerät. Es ist möglich Filterkriterien anzuwenden und das Verhalten der Report Control Blocks bei Start bzw. Redundanzumschaltung festzulegen.

Geräteinformationen

Zeigt gerätespezifische Informationen an. Die Informationen werden beim Verbindungsaufbau mit dem Gerät erhalten.

Anmerkung: Welche Informationen erhalten werden, bzw. ob überhaupt welche erhalten werden können, ist abhängig von der Konfiguration des Geräts.
Abbildung 1. Geräteinformationen

Hersteller

Zeigt den Herstellernamen des ausgewählten Geräts an.

Modell

Zeigt den Modellnamen des ausgewählten Geräts an.

Revision

Zeigt die Revisionsnummer des ausgewählten Geräts an.

Geräte-Konfiguration

Abbildung 2. Geräte-Konfiguration

Timeout

Dieser Wert bestimmt das Timeout in Sekunden beim Online-Browsen.

SCL-Datei

Zeigt die Datei, die beim Offline-Browsen (Datei-Browsen) verwendet wird.

Explore Device

Die Struktur des Geräts wird direkt vom Gerät gelesen. Hierzu muss der Client mit dem Gerät verbunden sein. Sollte nur für Testzwecke verwendet werden.

Get data from file

Liest die SCL-Datei eines Geräts.

Anmerkung: Solange RCBs von ausgewählten Geräten aktiv oder reserviert sind, kann das betroffene Gerät nicht erneut gebrowst werden. Ein Warndialog zeigt an bei welchen Geräten RCBs deaktiviert werden müssen.
Anmerkung: Die Information ob Daten aus dem Gerät oder einer Konfigurationsdatei (SCL) eingelesen wurden, wird auf dem internen Datenpunkt _IEC61850_IED.State.BrowseState gespeichert.

RCB-Einstellungen

Abbildung 3. RCB-Einstellungen

RCB-Konfiguration aktivieren

Wenn diese Checkbox gesetzt wird, schreibt der Client folgende Attributeinstellungen auf das Gerät:

  • Datensatz-Konfiguration
  • Report-ID
  • Triggeroptionen
  • Optionale Felder

Wird die Checkbox nicht gesetzt, wird ein RCB vom Client aktiviert ohne die genannten Konfigurationseinstellungen zu schreiben. Das ist notwendig, um Geräte zu unterstützen die kein Schreiben der Attributeinstellungen erlauben. Zusätzlich wird dadurch die Leistung bei Start und Umschaltung verbessert.

Buffer vollständig lesen

Bestimmt, ob der gesamte Puffer beim Aktivieren eines BRCBs abgerufen werden soll. Per Default ist diese Option nicht aktiviert, was bedeutet dass nur Reports erhalten werden, die während eines Verbindungsverlustes gepuffert wurden (ab Entry ID).

RCB-Indexierung erzwingen

Wenn diese Checkbox aktiviert ist werden alle neu konfigurierten RCBs als indixierte RCBs mit einer einzelen Instanz angelegt, d.h. der suffix "01" wird angehängt.

Anmerkung: Im Normalfall wird dies nur beim Arbeiten mit Edition 2 RCBs benötigt, da diese das Attribut indexed standardmäßig aktiv haben.

Erweitert

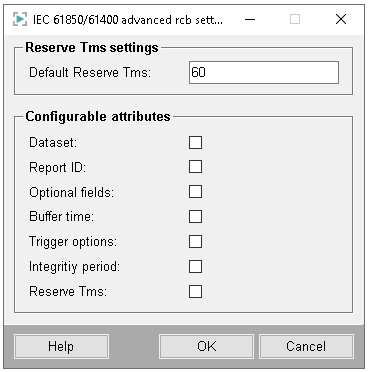

Abbildung 4. Erweiterte RCB-Einstellungen

Reserve Tms Einstellungen

Ermöglicht es für einen BRCB den Defaultwert der ReserveTms-Zeitspanne festzulegen.

Konfigurierbare Attribute

Zeigt welche der Attribute entsprechend der _IEC61850_IED.RcbConfigFlags Datenpunktelemente geschrieben werden können. Das Schreiben der Attribute kann in diesem Panel manuell aktiviert oder deaktiviert werden. Beachten Sie dabei folgende Hinweise:

  • Datei-Browsen: Beim Browsen wird die Konfiguration der Datei auf die entsprechenden Datenpunktelemente abgebildet. Werden diese Einstellungen verändert, wodurch Unterschiede in der Konfiguration von Datei und Gerät auftreten, kann der RCB nicht mehr aktiviert werden.
  • Geräte-Browsen: Da keine Konfiguration von einer Datei gelesen wird, werden alle Attribute aktiviert. In diesem Fall müssen die Einstellungen manuell der Konfiguration am Gerät angepasst werden.

Nähere Informationen zum Überschreiben der Attribute bzw. zum Verhalten beim Geräte-Browsen finden Sie unter Grundlagen Engineering - Wichtige Hinweise.

Filter-Auswahl

Abbildung 5. Filter-Auswahl

Weist dem ausgewählten Gerät Filterkriterien zu. Die folgenden drei Filter sind verfügbar:

  • Standort
  • Spannungsebene
  • IED Typ

Die Comboboxen bieten hierbei die folgenden Möglichkeiten:

  • Ein neues Kriterium durch Eingabe eines Namen zu erstellen
  • Ein vorhandenes Kriterium auszuwählen
  • Ein vorhandenes Kriterium zu löschen
Anmerkung: Bei den Einträgen in den Comboboxen wird die Groß- und Kleinschreibung berücksichtigt. Änderungen werden automatisch in die jeweilige Combobox übernommen.

Nach Auswahl eines Kriteriums muss die Konfiguration mit der Speichern-Schaltfläche gesichert werden.

Speichern

Die Schaltfläche Speichern speichert Änderungen an der Konfiguration.
