Beispiel für den BACnet Treiber

Dieses Kapitel enthält eine schrittweise Anleitung zum Aufbau der Kommunikation mit dem BACnet Gerät unter der Verwendung des WinCC OA BACnet Treibers.

Aufbau der Kommunikation

Konfigurationsdatei des BACnet Treibers

Der Config Eintrag "net" bestimmt die Art des BACnet Netzwerks, definiert die Netzwerkparameter und ist somit als einziger verpflichtend. Beispiel:

[bacnet]
net = 1 "IP" "" "" 47808 "" 0 120 0

Details zu den Einträgen in der Konfigurationsdatei, finden Sie im Kapitel Config-Einträge des BACnet Treibers.

  1. Parametrieren Sie das BACnet Gerät in WinCC OA über das dafür vorgesehene Panel "BACnet Parametrierung" (siehe Parametrierung des BACnet Treibers).

Abbildung 1. BACnet Parametrierpanel

  1. Legen Sie über die WinCC OA Console den BACnet Treiber Manager mit der Treibernummer 1 an und starten Sie ihn. Achten Sie darauf, dass der Simulator WCCILsim nicht läuft!

    WCCOAbacnet -num 1

  2. Parametrieren Sie für "Device_6789" die Peripherieadresse zu dem BACnet Gerät (siehe Definition der Peripherieadressen des BACnet Treibers).

    Im diesem Beispiel wird zur Adressparametrierung ein Datenpunktelement verwendet, mit dem Analogwerte verschickt werden: ExampleDP_Arg1 am Datenpunkttyp ExampleDP_Float für Analogwerte. Dieses Element enthält das Config _address (Peripherieadresse) und das Config _original (Übertragung der Werte).

  3. Definieren Sie z.B. einen analogen Eingang für die Property High_Limit (siehe Abbildungen unten).

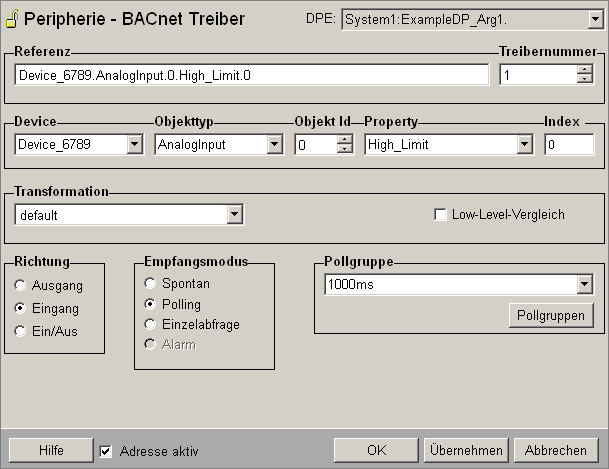

    Abbildung 2. Adressparametrierpanel des BACnet Treibers für den analogen Eingang

  4. Nach erfolgreichem Verbindungsaufbau zum BACnet Gerät geht der Verbindungszustand im BACnet Gerätepanel auf Online.
