Panel zur RK512 Parametrierung

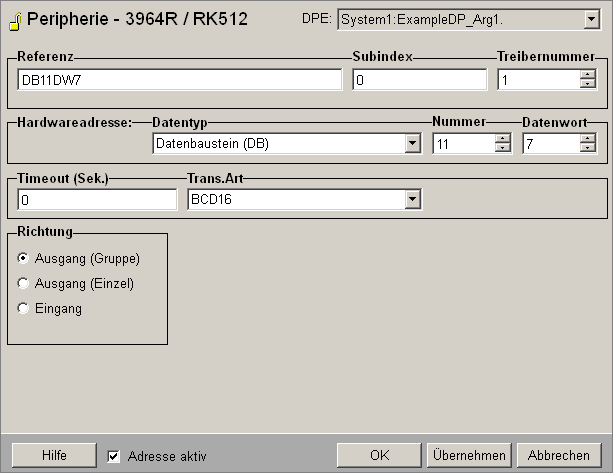

Das in der Abbildung dargestellte Panel erlaubt die Parametrierung einer RK512-Peripherieadresse, wie sie vom RK512-Treiber verwendet wird. Das oberste Panelfeld enthält die Bezeichnung des parametrierten Datenpunktelements. Darunter befinden sich eine Combobox und zwei Spin-Buttons, mit denen die Peripherieadresse parametriert wird.
Adresse aktiv
Die Option "Adresse aktiv" ist angeklickt. Die Adresse wird vom Treiber verwendet (siehe Referenztabellen).Eine inaktive existiert zwar, die Attribute können auch gesetzt und abgefragt werden, der Treiber verwendet diese aber nicht. Das heißt, es können für diesen DP keine Werte an die SPS geschickt bzw. von der SPS empfangen werden.
Datenbausteintyp
Diese Combo-Box erlaubt die Auswahl des Datenbausteintyps. Es werden alle Bausteintypen mit Ausnahme vom Typ Absolute Adresse unterstützt. Wird ein anderer Typ als Datenbaustein oder erweiterter Datenbaustein ausgewählt, so wird die Übertragungsrichtung automatisch auf Eingang gesetzt.
Tabelle: Erlaubte Datenbausteintypen.
| Datenbaustein (DB) | Erweiterter Datenbaustein (DX) | Merker (M) |
| Eingang (E) | Ausgang (A) | Timer (T) |
| Zähler (Z) | Peripherie (P) | Erweiterte Peripherie (Q) |
| Systemadresse (BS) |
Nummer
Mit diesem Spin-Button wird die Bausteinnummer eingestellt. Der Wertebereich ist für alle Bausteintypen 0 bis 255. Es ist dabei zu beachten, dass nicht bei allen SPS für alle Bausteintypen der gesamte Wertebereich unterstützt wird.
Datenwort
Dieser Spin-Button ist nur bei Datenbausteintypen Datenbaustein und Erweiterter Datenbaustein sichtbar. Er erlaubt die Auswahl eines Datenwortes innerhalb eines Datenbausteins. Der Wertebereich geht von 0 bis 255.
Subindex
WinCC OA erlaubt es, mehrere Datenpunkte in einem Array zusammenzufassen. Dieses Array kann so parametriert werden, so dass alle Daten in einem Telegramm zwischen SPS und Treiber übertragen werden. Die Elemente eines Arrays werden über einen Subindex adressiert. Die Einstellung des Subindex erfolgt über einen Spin-Button. Gehört ein Datenpunkt nicht zu einem Array, so ist der Subindex 0.
Übertragungsrichtung
Über die Radiobox Übertragungsrichtung wird eingestellt, ob ein Datenpunktelement in Befehlsrichtung (Ausgang) oder Melderichtung (Eingang) verschickt wird. In Befehlsrichtung wird zusätzlich noch zwischen Gruppen- und Einzelanmeldung unterschieden. Bei Gruppenanmeldung werden immer alle Elemente eines Arrays verschickt, bei Einzelanmeldung nur das betreffende Datenpunktelement. Wurde Eingang ausgewählt, so erscheint neben dieser Radiobox eine weitere, mit welcher der Empfangsmodus eingestellt werden kann.
Antwortzeit
In das Feld Timeout links im Panel kann die Zeit eingetragen werden, die auf Peripheriemeldungen gewartet werden soll, bis ein Invalid ("Originalwert ist ungültig", Attribut "original..invalid") gesetzt wird. Der Timeout wird in Sekunden angegeben. Ist der Timeout 0 so ist dieses Verhalten ausgeschaltet.
Datenformat
Mit der Combobox Datenformat rechts im Panel wird die Art der Umrechnung der Daten zwischen SPS-Format und WinCC OA Format eingestellt. Eine Beschreibung aller Datenformate ist in
Tabelle 3 aufgelistet. Es ist zu beachten, dass nicht für alle Datenbausteintypen alle Datenformate möglich sind. Eine Übersicht, welche Datenformate für die einzelnen Datenbausteintypen möglich sind, findet sich im Anhang.
Low level Alt/Neu - Vergleich
Diese Option kann nur ausgewählt werden, wenn die Übertragungsrichtung auf Eingang eingestellt wurde. Ist sie markiert, so werden Daten nur bei einer Änderung verschickt. Der Vergleich beruht auf den Rohdaten ohne irgendeine Umrechnung.
Empfangsmodus
Für eine Übertragung in Melderichtung kann mit dieser Radiobox ausgewählt werden, ob der Treiber Meldungen Spontan, über eine Einzelabfrage oder mit Hilfe von Polling erhält.

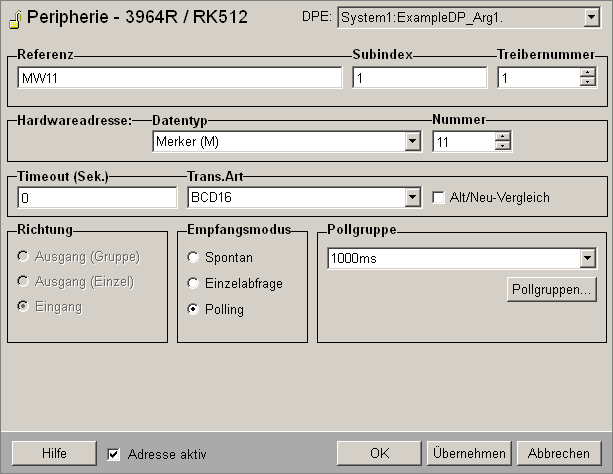

Einstellungen für den Pollingmodus
Die zusätzlichen Einstellungen für den Pollingmodus werden im folgenden beschrieben.
Pollgruppe
Aus dieser Combobox können bereits existierende Pollgruppen ausgewählt werden. Stehen keine Pollgruppen zur Auswahl, so müssen diese zunächst in einem eigenen Panel mit den spezifischen Polling-Parameter angelegt werden. Durch Klick auf die Schaltfläche Pollgruppen... wird dieses Panel aufgeschaltet (weitere Informationen zu den Pollgruppen und den Polling-Parameter finden Sie auf der Seite Pollgruppen).
