Definition der Peripherieadresse des S-Bus Treibers

Für die Abbildung der Werte die mittels des S-Bus Treibers gelesen/geschrieben werden, wird eine _address Config (Peripherieadresse) benötigt. Diese kann innerhalb des PARA Moduls angelegt werden. Folgende Konfigurationen können für die _address Config durchgeführt werden:

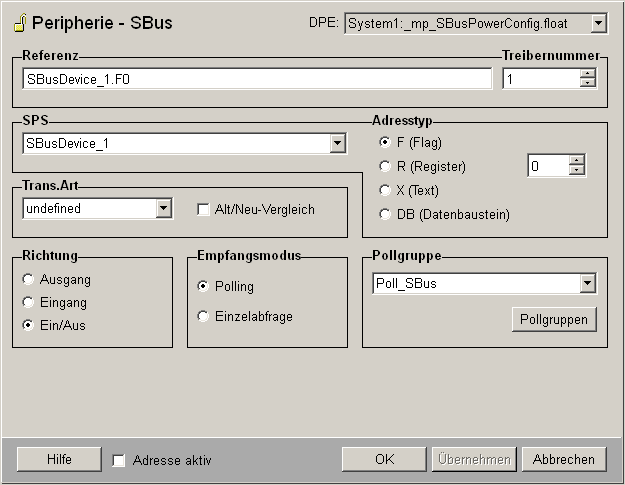

Abbildung 1. Address Config des S-Bus Treibers

Referenz

Gibt an auf welches Gerät und welche Adresse sich die _address Config beziehen soll. Die Referenz setzt sich aus der SPS sowie der entsprechenden Adresse zusammen (Format: <S-Bus-Device-Name>.<Adresse>). z.B. S-BusDevice_1.F0 gibt an, dass sich die config auf das S-Bus Gerät S-BusDevice_1 bezieht und die Adresse F0 (Flag 0) herangezogen werden soll.

SPS

Der S-Bus Datenpunkt, mit welchem das DPE kommunizieren soll.

Adresstyp

Gibt an auf welchen Adresstyp zugegriffen wird. Folgende Adresstypen werden unterstützt:

  • F (Flag)

  • R (Register)

  • X (Text)

  • DB (Datenbaustein)

Mittels des Spinbuttons kann die Adresse gewählt werden, welche für dieses DPE herangezogen werden soll. z.B.: S-BusDevice_1.R3 entspricht dem Register Nummer 3 innerhalb des S-Bus Gerätes S-BusDevice_1.

Anmerkung: Die Formate sind analog zu SAIA PG5: Fx, Rx, DBx.y sowie Xx.

Trans.Art

Legt die Tranformationsart fest (siehe Transformation).

Anmerkung: Die Transformationsart wird bei dem Typ "undefined" automatisch von der Adresse abgeleitet wobei Rx und Dbx.y als Int32 interpretiert werden. Die Transformationsart kann aber auch explizit auf boolean, int32, uint32, float oder string gesetzt werden.

Richtung

Gibt die Richtung der Kommunikation des DPE und der SPS an. Folgende Richtungen stehen zur Verfügung:

  • Ausgang => Das DPE sendet seinen Wert an die SPS

  • Eingang => Das DPE erhält seinen Wert von der SPS

  • Ein/Aus => Das DPE erhält sowohl seinen Wert von der SPS, kann diesen aber auch an die SPS senden

Empfangsmodus

Gibt an in welcher Form die Daten von der SPS erhalten werden.

  • Polling => ruft kontinuierlich Werte von der SPS ab.

  • Einzelabfrage => ruft einmal Werte von der SPS ab.

Anmerkung:

Die Einzelabfrage muss durch einen entsprechenden Befehl ausgelöst werden, z.B. durch Übergabe eines gültigen DPIdentifiers an das DPE SQ des internen Datenpunktes _DriverCommon der S-Bus Treiberinstanz.

Beispiel: Die Übergabe von "System1:test." an das DPE SQ löst einen Einzelabfrage für den DP test aus.

Pollgruppe

Vordefinierte Pollgruppe die für das Polling von Werten verwendet wird.

Pollgruppen

Ermöglicht das Erstellen und konfigurieren von Pollgruppen
